Spesifikasjon

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr

Rask installasjon og fjerning sparer tid og krefter

Ultralang levetid

Enkel struktur og lett vedlikehold

Lave installasjonskrav og et bredt utvalg av design

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger

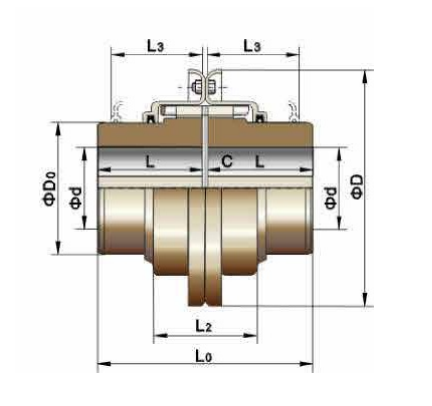

Modell	Nominelt dreiemoment/Tn N. M	Tillatt hastighet/N rpm	Maks akselhull L mm	Aksial lengde L mm	Lengde L0 mm	L2 mm	D mm	D0 mm	Avstandsstykke C mm	Vekt (ingen hull) kg	Oljepåfylling kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Beskriv

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment.

Jiangsu RSK serpentinfjærgitterkobling kombinerer den høye dreiemomentkapasiteten til girkoblinger med fleksibiliteten til elastiske koblinger, noe som gjør det til et enklere og mer ideelt alternativ blant medium til tunge koblinger. Dens raske demonteringsdesign eliminerer fullstendig installasjons- og fjerningsvansker, og tilbyr en mer økonomisk og pålitelig koblingsløsning.

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr.

Tannoverflatene til RSK serpentinfjærgitterkobling er sammensatt av flere buede overflater, som lar kontaktområdet variere i henhold til endringer i belastningen. Denne designen gjør at koblingen bedre tåler belastningspåvirkninger og variable belastninger, noe som sikrer større sikkerhet under oppstart eller under ujevne belastningsforhold. Dessuten absorberer den fleksible overføringen av fjæren en betydelig mengde vibrasjonskrefter. Dens dempende effekt reduserer støtvibrasjoner med over 36 %, noe som gjør den til et ekte sjokk- og vibrasjonsfilter for kraftoverføringssystemer.

Rask installasjon og fjerning sparer tid og krefter.

Med sikte på å løse vanskelighetene og ineffektivitetene ved installasjon og demontering av koblinger, har RSK utviklet en helt ny hurtig-demonteringskobling. Den bruker et avsmalnende overflategrensesnitt og bruker flere høyfaste bolter på endeflaten for å påføre kraft, og oppnå både ekspansjons- og tilkoblingseffekter. Denne utformingen tillater en klaringspasning under installasjonen samtidig som den gir ytelsen til en interferenspasning, og sparer over 70 % av tiden sammenlignet med tradisjonelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjæren er produsert av høyfast legert stål og gjennomgår en streng varmebehandlingsprosess for å oppnå overlegen stivhet og fleksibilitet. Fjæroverflaten er presisjonssandblåst for å komprimere den molekylære strukturen til overflatelaget, noe som resulterer i økt slitestyrke og forlenget levetid.

Enkel struktur og lett vedlikehold.

Lave installasjonskrav og et bredt utvalg av design.

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger. Fjæren kan svinge fritt innenfor tannsporene på halvkoblingshylsen, noe som tillater betydelige radiale, vinkelmessige og aksiale avvik mellom de to akslene. Så lenge disse avvikene forblir innenfor et visst område, vil de ikke påvirke kraftoverføringsytelsen, de vil heller ikke generere støy eller kompromittere levetiden.
