Name: RSK-LT Easy Installation elastisk hylsestiftkopling med stifter og elastiske foringer
Rating: 5 (99 reviews)

Spesifikasjon

Nøkkelegenskaper:

Enkel struktur, lav kostnad

Lave produksjonskostnader og pris

Ingen smøring nødvendig, enkelt vedlikehold

Har en viss kompensasjons- og dempningsevne

Enkel installasjon

Den elastiske gummibøssingen kan gi en viss grad av elektrisk isolasjon

Primære søknadsfelt:

Forbindelser mellom motorer og drevne maskiner i vifter, pumper og andre generelle maskiner (mest vanlig)

Lette transportører, miksere, landbruksmaskiner

Små til mellomstore kompressorer, generatorsett

Ulike lette industrimaskiner hvor kostnad er en sensitiv faktor

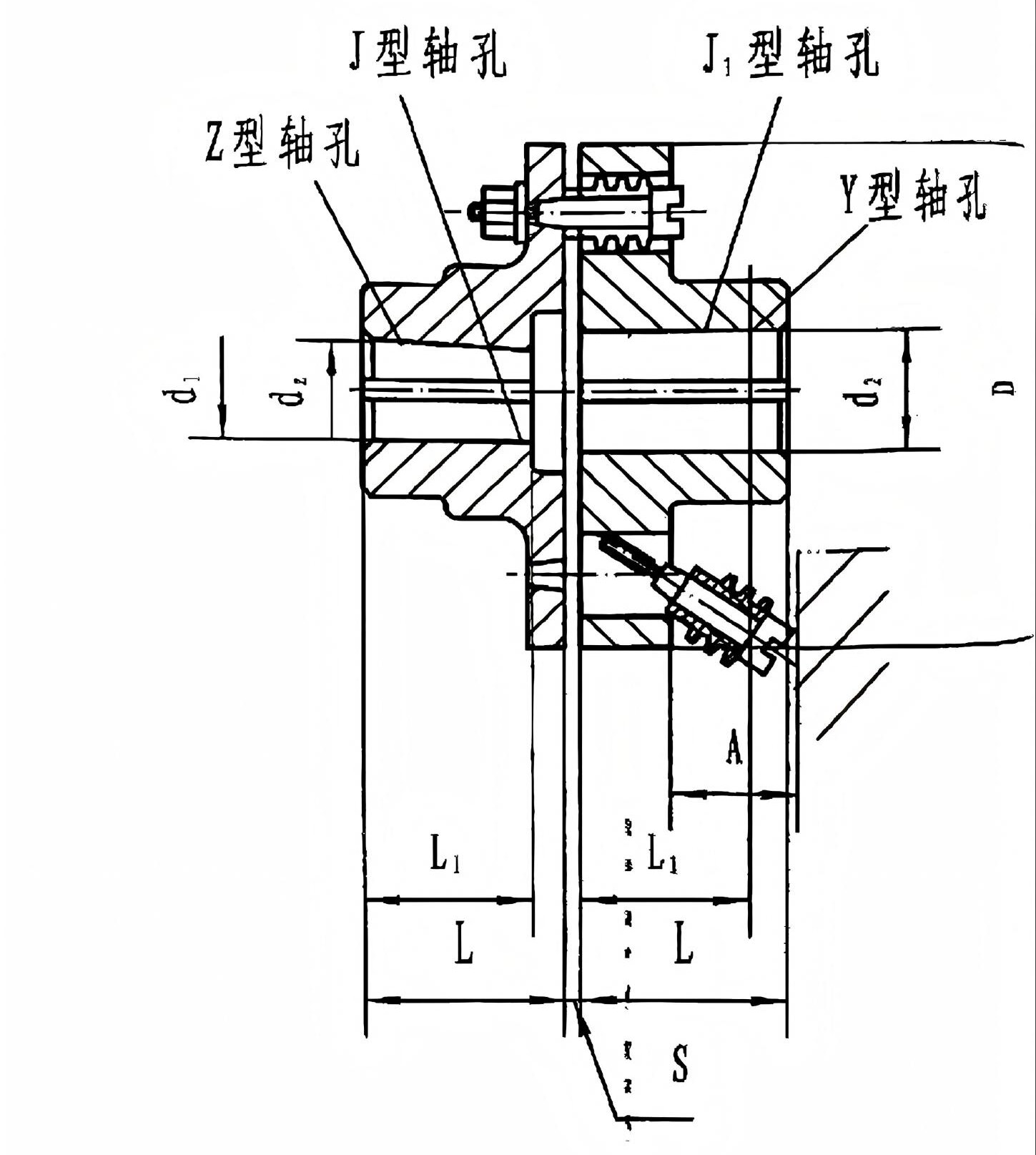

Modell	Nominelt dreiemoment (N·m)	Tillatt rotasjonshastighet (rpm)		Skafthulls diameter (mm) d₁, d₂, dz		Lengde på skafthull (mm)			D	A	S	Tillatt kompensasjon beløp		vekt (kg)	Øyeblikk av Treghet (kg.m ² )
						Y-formet	J, J, Z-formet					Radial (mm)	Vinkel retning
		jern	stål	jern	stål	L	L1	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160,170	302	242	302

Beskrivelse

Det er en ikke-metallisk fleksibel elementkobling som overfører dreiemoment gjennom pinner og elastiske foringer.

Kjernearbeidsprinsippet bruker den komprimerende deformasjonen av gummi (eller polyuretan) elastiske bøssinger for å overføre dreiemoment, og utnytter deres elastisitet for å kompensere for feiljustering, absorbere vibrasjoner og støt. Med sin enkle struktur er den en av de mest brukte koblingene innen liten-til-middels kraftoverføring, middels til lav hastighet, ofte referert til som «Standard Coupling».

Strukturen til Type LT-koblingen er veldig enkel, og består hovedsakelig av følgende komponenter:

To halvkoblinger: Vanligvis laget av støpejern (HT200) eller støpt stål (ZG270-500), som ligner flenser med en ring av stifthull rundt periferien.

Elastisk bøssing (bussing): Kjernekomponenten. Vanligvis laget av gummi eller polyuretan, er det en sylindrisk form med en flens. Den er installert i pinnehullene til den drevne halvkoblingen. Pinnen passerer gjennom det sentrale hullet i den elastiske bøssingen, og forbinder derved fleksibelt de to halvkoblingene.

Holderplate (valgfritt): Brukes til å feste de elastiske foringene aksialt og forhindre at de faller ut.

Strukturell ytelse:

På grunn av gapet mellom den elastiske hylsen og det sirkulære hullet på flensen til halvkoblingen, samt deformasjonen av den elastiske hylsen, har koblingen en viss grad av kompensasjon for relativ forskyvning og støtdemping.

Nøkkelegenskaper:

Enkel struktur, lav kostnad

Få deler, moden produksjonsprosess, svært lave produksjonskostnader og pris, gir enestående økonomi.

Ingen smøring nødvendig, enkelt vedlikehold

Inneholder ingen friksjonspar med relativ glidning, krever ingen tilsetning av olje eller fett, kvalifiserer som en vedlikeholdsfri kobling (krever kun periodisk inspeksjon).

Har en viss kompensasjons- og dempningsevne

Enkel installasjon

Den elastiske gummibøssingen kan gi en viss grad av elektrisk isolasjon

Primære søknadsfelt:

LT-typen er en klassisk "General-Purpose Economical"-kobling, egnet for ikke-krevende bruksområder med lave krav til transmisjonspresisjon og dynamisk ytelse, moderat kraft og relativt rene miljøer, som:

Forbindelser mellom motorer og drevne maskiner i vifter, pumper og andre generelle maskiner (mest vanlig).

Lette transportører, miksere, landbruksmaskiner.

Små til mellomstore kompressorer, generatorsett.

Ulike lette industrielle maskiner der kostnad er en sensitiv faktor.
