En servokobling kobler en servomotor til en maskinkomponent, og overfører dreiemoment med høy presisjon, null tilbakeslag og torsjonsstivhet, samtidig som den kompenserer for akselfeil, avgjørende for nøyaktig automatisering (robotikk, CNC) ved å sikre jevn, pålitelig bevegelseskontroll i dynamiske høyhastighetssystemer. Nøkkeltyper inkluderer metallbelg-, skive- og elastomerkoblinger, som hver tilbyr unike fordeler som ekstrem stivhet eller demping, designet for å minimere treghet og vibrasjoner for optimal systemytelse.

Kjernefunksjoner og egenskaper

Dreiemomentoverføring: Kobler motoren til en drevet del (som en kuleskrue eller gir) for å overføre rotasjonskraft.

Zero-Backlash: Eliminerer spill i forbindelsen, og sikrer presis kommando-til-bevegelse-oversettelse, avgjørende for høy nøyaktighet.

Torsjonsstivhet: Motstår vridning, opprettholder nøyaktighet og respons i dynamiske systemer.

Feiljusteringskompensasjon: Tilpasser små vinkel-, parallell- eller aksialforskyvninger av akselen uten å skade komponenter.

Lavt treghetsmoment: Lettvektsdesign gir rask akselerasjon og retardasjon i høyhastighetsapplikasjoner.

Vanlige typer og eksempler

Belgkoblinger: Bruk tynne, fleksible metallbelger for høy torsjonsstivhet og null tilbakeslag, ideell for presisjonsdrift.

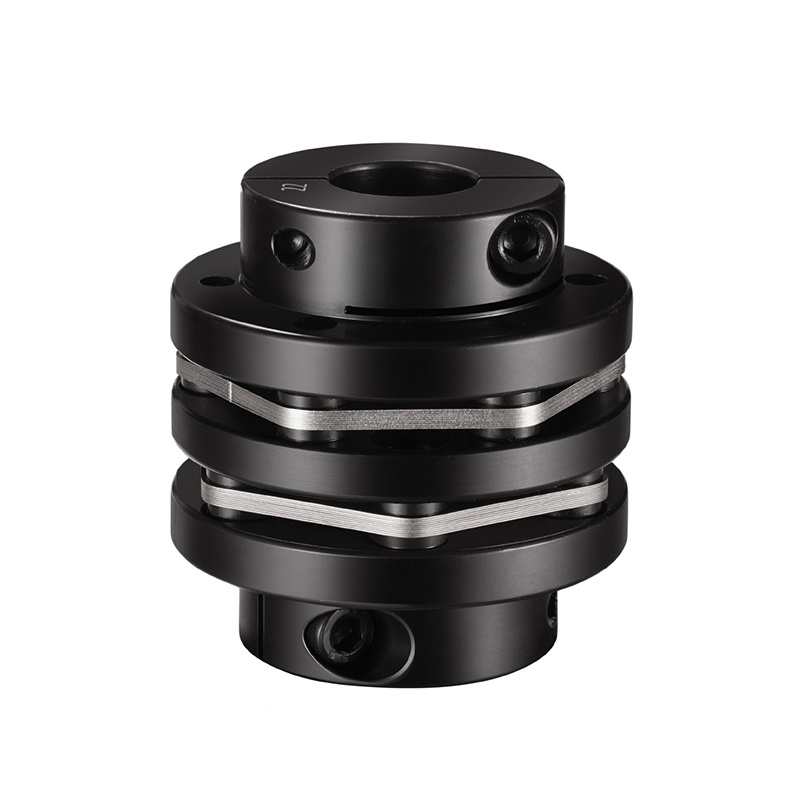

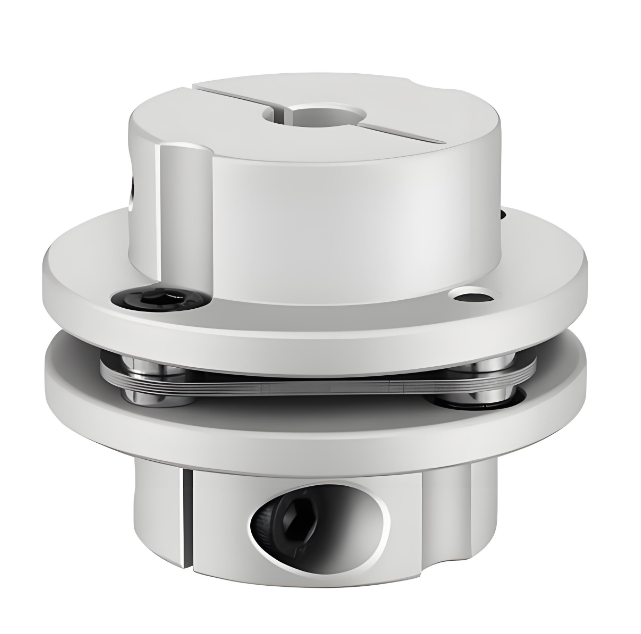

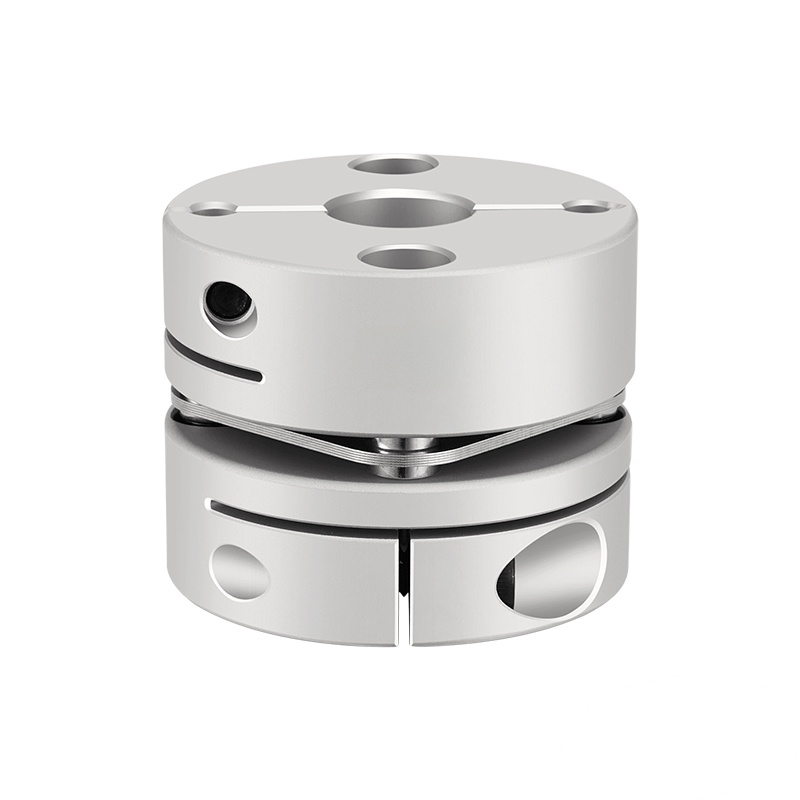

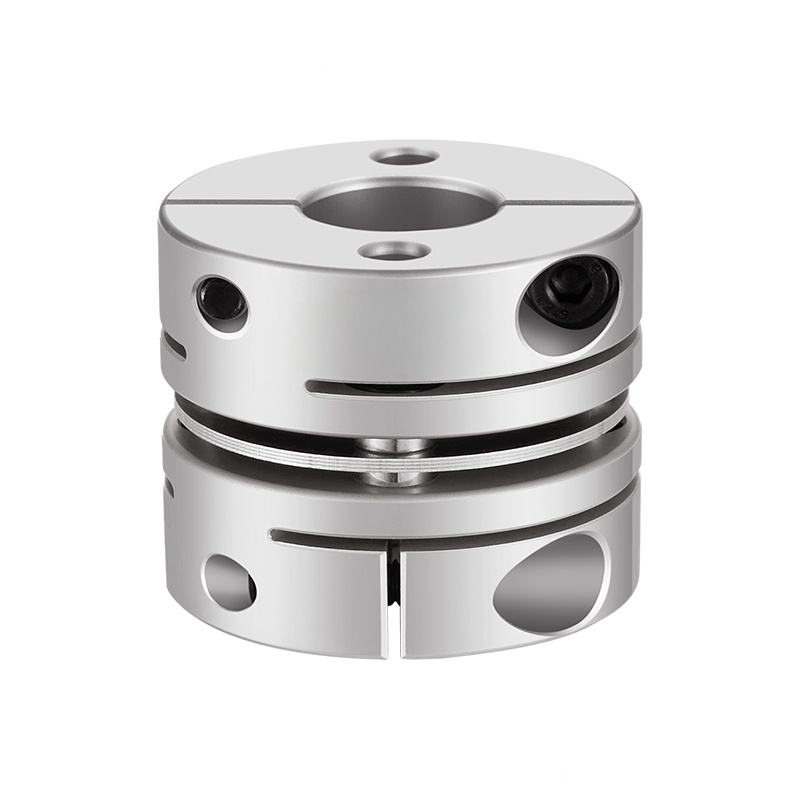

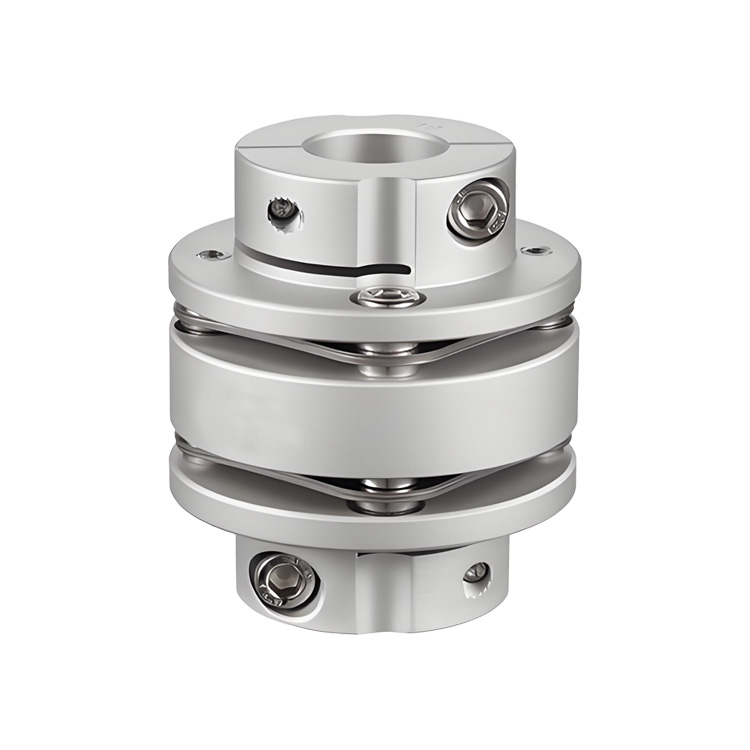

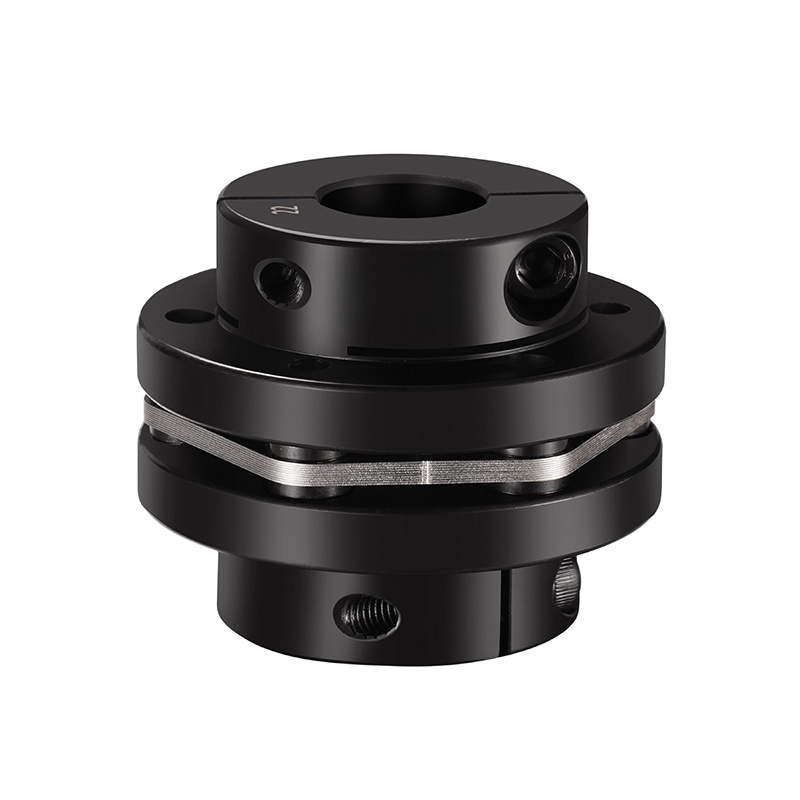

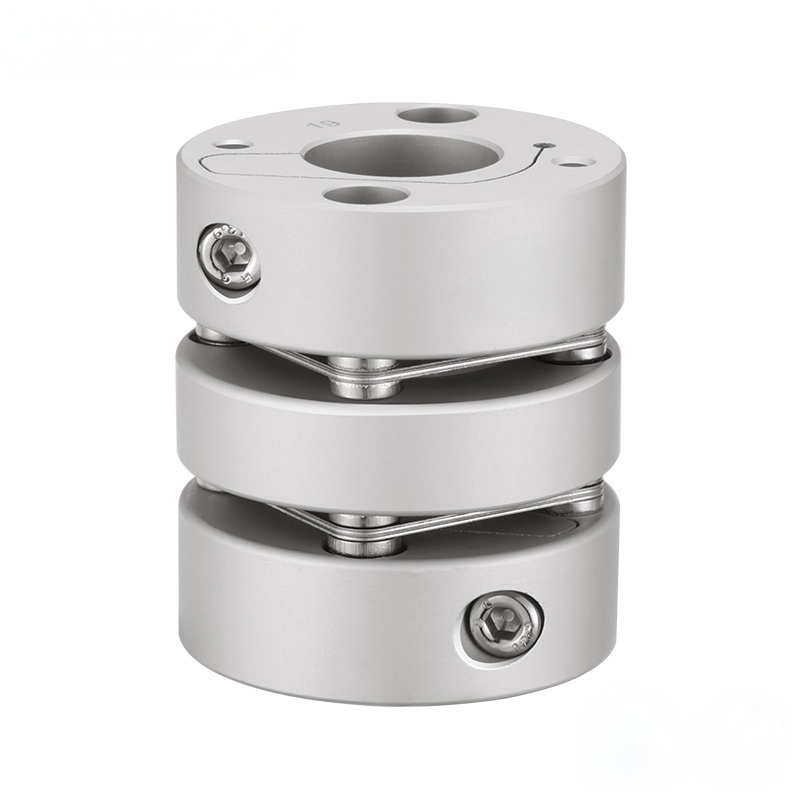

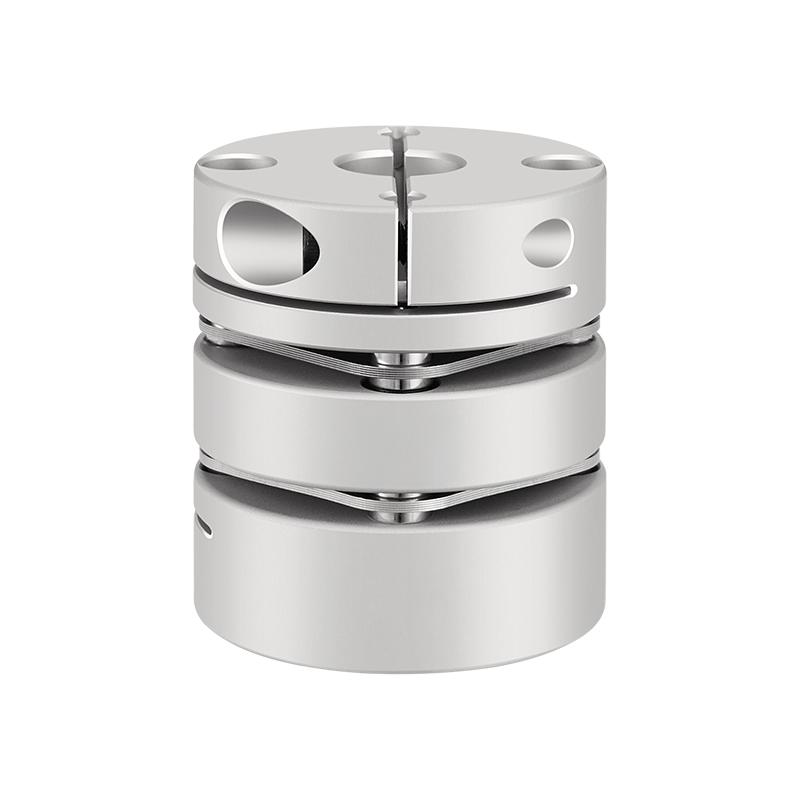

Skivekoblinger: Overfør dreiemoment gjennom tynne metallskiver, som gir høy stivhet med lav treghet, men kan være ømfintlig.

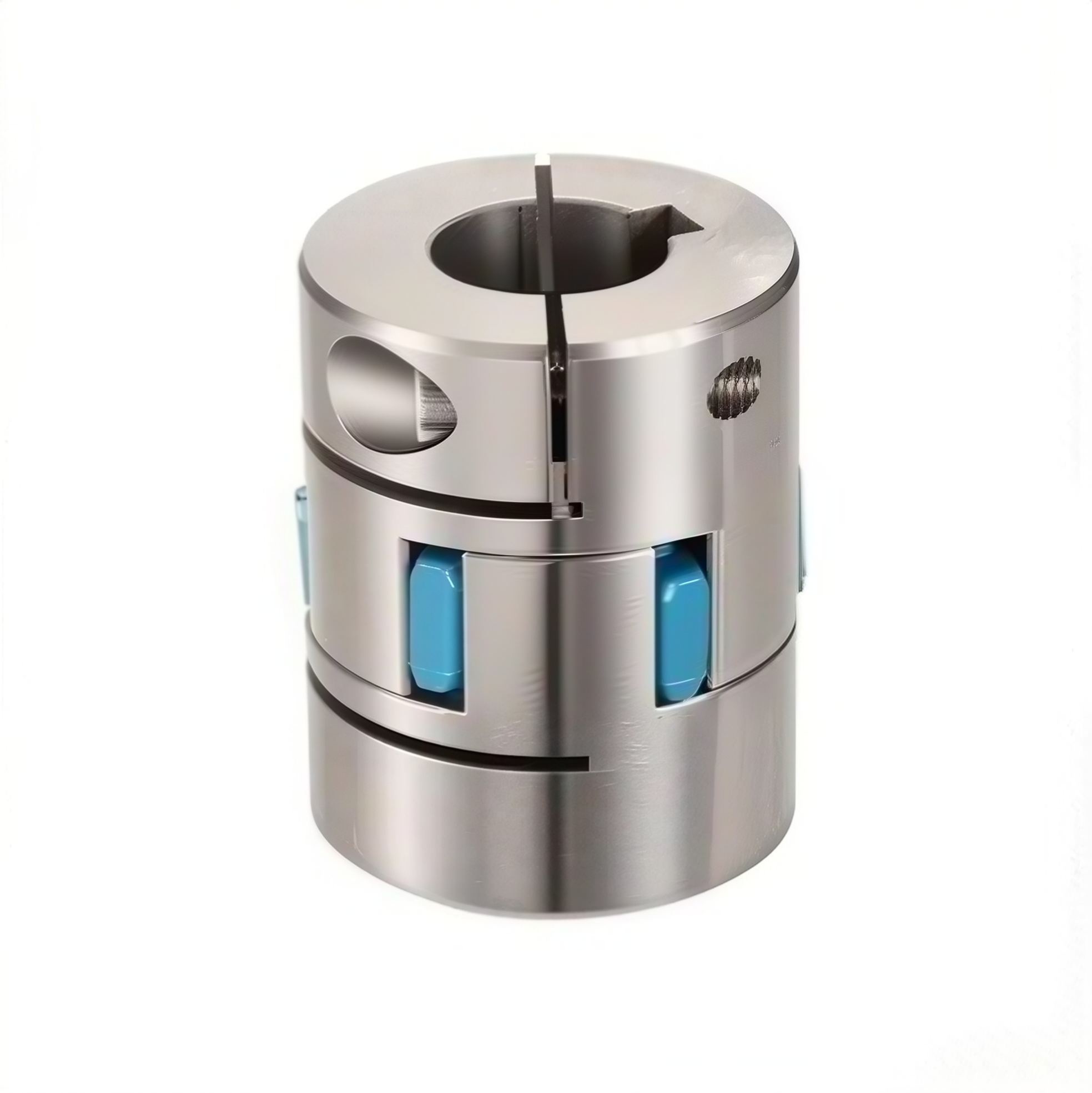

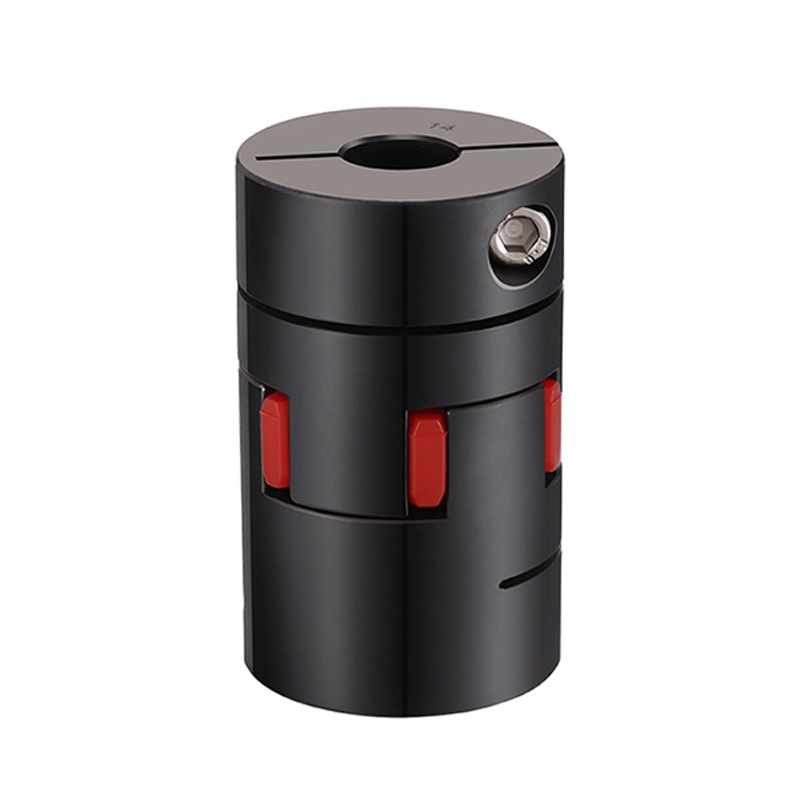

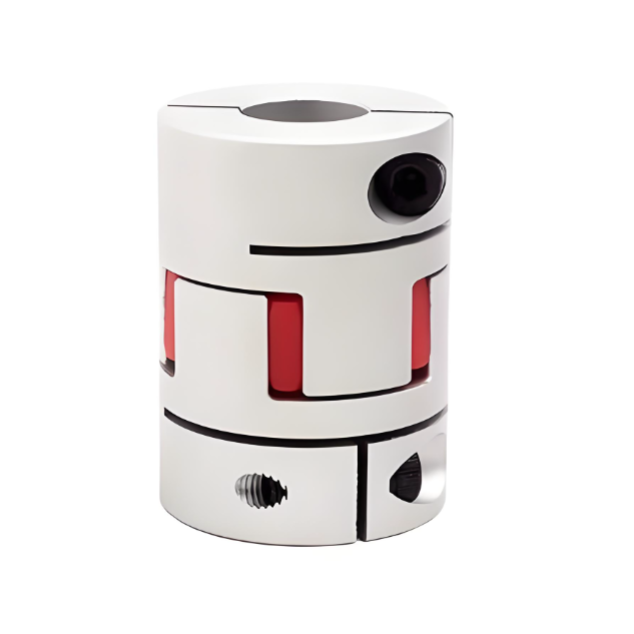

Elastomer-/edderkoppkoblinger: Bruk et fleksibelt polyuretanelement (edderkopp) for å dempe vibrasjoner og håndtere feiljustering, og tilbyr et kostnadseffektivt alternativ.

Oldham-koblinger: Har en sentral glideskive, som gir null tilbakeslag og imøtekommer betydelig parallell feiljustering, ofte brukt i trinnsystemer.

Hvor de brukes

Robotikk og automatisering: For presis posisjonering og jevn bevegelse.

Machine Tools (CNC): I høydynamiske feed-stasjoner.

Semiconductor Manufacturing: For nøyaktig plassering av komponenter.

Emballasjemaskineri: For nøyaktige, repeterbare bevegelser.

Om Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. har faste eiendeler på over 80 millioner yuan, og har et team av fagfolk innen maskindesign, presisjonsproduksjon, varmebehandling, sveising, etc.; selskapet har en komplett ett-trinns prosessutstyr og en serie kvalitetskontrollsystemer som måling, fysisk/kjemisk og dynamisk testing, og har omfattende maskineringskapasitet. Produsenter av servokoblinger og Fabrikk for servomotor-koblinger i Kina. I mange år har selskapet vært engasjert i forskning, utvikling og produksjon av kulebur-type konstanthastighets universalkoblinger, kryssaksel-type universalkoblinger og trommel-tannkoblinger. Det har hatt tett samarbeid mellom industri, universitet og forskning med militære og sivile forskningsinstitutter og Institutt for kraftteknikk ved PLA Naval Academy, og har kontinuerlig utvidet seg til feltene presisjon, tung last og høy hastighet. Produktene har med suksess erstattet utenlandske merkevarer med utmerket ytelse, og prosessteknologien har nådd internasjonalt avansert nivå. De har blitt mye brukt innen løfte- og transport, metallurgisk maskineri, metallvalsing, anleggsmaskineri, gruvemaskineri, petrokjemi, tekstilmaskineri, militære skip, pansrede kjøretøy, jernbanelokomotiver, spesialkjøretøy og andre felt. Produktkvaliteten og servicen har blitt anerkjent og rost av de fleste brukere, og eksporteres til Europa, Amerika, Russland, Midtøsten, India og andre land og regioner. I de senere år har selskapet vært engasjert i dyptgående forskning og utvikling av kulebur konstanthastighets universalkoblinger, og har suksessivt utviklet kulebur konstanthastighets universalkoblinger for skruepumper, kulespline kulebur konstanthastighets universalkoblinger, koaksial dobbelthastighet og toveis kulebur konstanthastighets universalkoblinger. Tilpassede servomotor-koblinger. Det løser fundamentalt de nye problemene brukere opplever under bruk. Selskapet har alltid fulgt forretningsprinsippet "kvalitet først, ærlig drift, og kunden i sentrum". Vi er villige til å samarbeide med deg med utmerkede produkter, konkurransedyktige priser og omtenksom service for å skape en strålende karriere!

Æresbevis

Nyheter
Bransjekunnskap

Servo koblinger i moderne bevegelseskontrollsystemer

Servokoblinger er mekaniske nøkkelkomponenter som brukes til å koble servomotorer med drevne elementer som kuleskruer, blyskruer, girkasser eller roterende bord. I automatisering og presisjonsmaskineri spiller servomotorkoblinger en direkte rolle i å konvertere kontrollkommandoer til nøyaktig mekanisk bevegelse. Designet deres fokuserer på null tilbakeslag, høy torsjonsstivhet og lav treghet for å støtte rask respons og stabil posisjonering.

Ettersom automatiseringssystemer fortsetter å operere ved høyere hastigheter med strengere krav til nøyaktighet, påvirker ytelsen til servokoblingen i økende grad den totale systemeffektiviteten, repeterbarheten og levetiden.

Kjernerollen til en servomotorkobling

En servomotorkobling overfører dreiemoment fra motorakselen til den drevne komponenten samtidig som den opprettholder presis vinkelsynkronisering. Enhver tapt bevegelse eller elastisk forsinkelse i denne forbindelse kan redusere posisjoneringsnøyaktigheten, spesielt i lukkede sløyfekontrollsystemer.

Servokoblinger er derfor konstruert for å gi en stiv, men fleksibel forbindelse. De overfører dreiemoment effektivt samtidig som de kompenserer for små akselavvik forårsaket av installasjonstoleranser, termisk ekspansjon eller strukturell avbøyning.

Null tilbakeslag og posisjoneringsnøyaktighet

Null tilbakeslag er et definerende krav for servokoblinger. Tilbakeslag introduserer forsinkelse mellom motorrotasjon og drevet bevegelse, noe som kan føre til posisjoneringsfeil, vibrasjoner og kontrollustabilitet.

Ved å eliminere mekanisk spill gjennom forhåndsbelastede eller elastiske transmisjonselementer, tillater servomotorkoblinger direkte og forutsigbar respons på kontrollsignaler. Denne egenskapen er essensiell i CNC-maskiner, robotkoblinger og halvlederutstyr hvor nøyaktighet på mikronnivå er nødvendig.

Vridningsstivhet og dynamisk respons

Torsjonsstivhet definerer hvor mye en kobling vrir seg under belastning. I servodrevne systemer forbedrer høyere torsjonsstivhet den dynamiske responsen og bidrar til å opprettholde kontrollnøyaktigheten under rask akselerasjon og retardasjon.

Ulike servokoblingsdesign tilbyr varierende stivhetsnivåer, slik at ingeniører kan balansere stivhet med vibrasjonsadferd. Riktig valg bidrar til å unngå resonans samtidig som den opprettholder jevn og stabil bevegelse gjennom hele driftshastighetsområdet.

Feiljusteringskompensasjon uten tap av presisjon

Selv i presisjonssammenstillinger er perfekt akselinnretting vanskelig å oppnå. Servokoblinger er konstruert for å absorbere begrenset vinkel-, parallell- og aksialfeiljustering uten å overføre for store krefter til motorlagre eller drevne komponenter.

  • Vinkelforskyvning fra svak akselhelling
  • Parallell forskyvning på grunn av monteringstoleranser
  • Aksial bevegelse forårsaket av termisk ekspansjon

Denne kontrollerte fleksibiliteten forbedrer systemets holdbarhet samtidig som posisjoneringsnøyaktigheten og repeterbarheten bevares.

Lavt treghetsmoment for høyhastighetsautomatisering

Lav treghet er en annen kritisk egenskap ved servomotorkoblinger. Lettvektskonstruksjon reduserer belastningen som reflekteres til motoren, og muliggjør raskere akselerasjon, retardasjon og retningsendringer.

Innen høyhastighetsautomasjon og robotikk forbedrer minimering av rotasjonsmasse direkte syklustider og energieffektivitet samtidig som den støtter presis kontroll under dynamiske forhold.

Vanlige typer Servo koblinger

Ulike servoapplikasjoner krever forskjellige koblingsegenskaper. Flere servokoblingstyper brukes ofte basert på behov for stivhet, demping og feiljustering.

  • Belgkoblinger som bruker tynn metallbelg for å gi høy torsjonsstivhet og null tilbakeslag
  • Skivekoblinger som overfører dreiemoment gjennom fleksible metallskiver med lav treghet
  • Elastomer- eller edderkoppkoblinger som tilbyr vibrasjonsdemping og toleranse for feiljustering
  • Oldham-koblinger designet for null tilbakeslag og større parallell forskyvning

Bruksområder for servomotorkoblinger

Servokoblinger er mye brukt i bransjer som er avhengige av nøyaktige og repeterbare bevegelser. Deres ytelse påvirker direkte produktkvalitet og prosessstabilitet.

  • Industriell robotikk og automatiserte monteringssystemer
  • CNC-maskinverktøy og høyhastighets matingsdrev
  • Utstyr for produksjon av halvledere og elektronikk
  • Pakke- og merkemaskineri som krever repeterbar bevegelse

Produksjonspresisjon og ingeniørevne

Ytelsen til servokoblinger avhenger sterkt av maskineringsnøyaktighet, materialvalg og kvalitetskontroll. Trange toleranser og konsekvente mekaniske egenskaper kreves for å oppnå null tilbakeslag og stabil stivhet.

Med langvarig erfaring innen kraftoverførings- og koblingsteknologier, bruker Jiangsu Rokang Heavy Industry Technology Co., Ltd. sin presisjonsproduksjon og ingeniørkompetanse for å utvikle servokoblingsløsninger som er egnet for automasjons- og industrielle bevegelseskontrollsystemer med høy nøyaktighet.

Konklusjon

Servokoblinger og servomotorkoblinger er grunnleggende komponenter i presisjonsautomatisering. Gjennom null tilbakeslag, kontrollert torsjonsstivhet, feiljusteringskompensasjon og lav treghet muliggjør de nøyaktig, responsiv og pålitelig bevegelseskontroll. Ettersom automatiseringssystemer fortsetter å utvikle seg, er godt utformede servokoblinger fortsatt avgjørende for å oppnå høy ytelse og langsiktig driftsstabilitet.
