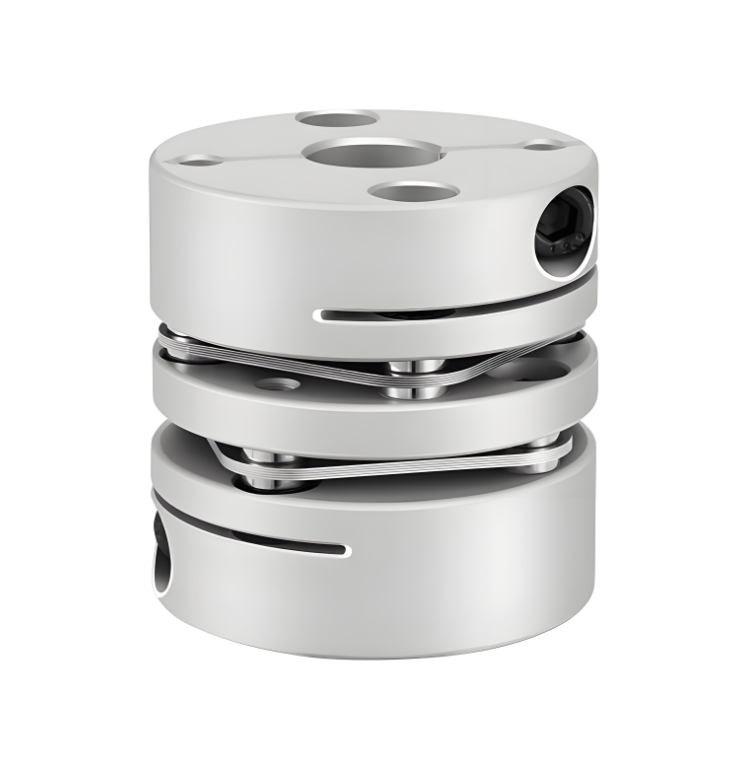

Den doble membranen i aluminiumslegering er en mekanisk transmisjonskomponent med utmerket ytelse og sofistikert design. Den er hovedsakelig sammen...
Vår doble membrankobling av aluminiumslegering er et utmerket produkt designet for tøffe miljøer og høypresisjonstransmisjonskrav. Hoveddelen er la...
Aluminiumslegeringstrinns dobbel membrankobling er en høyytelses transmisjonskomponent som kombinerer avansert design og materialer av høy kvalitet...
Denne 45# ståltrinns enkeltmembrankoblingen er laget av 45 stål som hovedmateriale, med utmerket styrke og seighet. Halvkoblingen er smidd med 45 s...
Aluminiumslegeringstrinns dobbel membrankobling er en høyytelses transmisjonskomponent som kombinerer avansert design og materialer av høy kvalitet...
En membrankobling for en servomotor kobler sammen aksler, overfører dreiemoment nøyaktig mens den bøyer seg for å kompensere for mindre aksiale, radielle og vinkelmessige feiljusteringer, og fungerer som et viktig ledd med lav treghet, høy torsjonsstivhet, null tilbakeslag (ofte), og krever ingen perfekt smøring og ytelsessystemer for høy effektivitet.
Hvordan det fungerer
Struktur: Den bruker en eller flere tynne metalliske membraner (som fleksible metallplater) plassert mellom to nav eller hylser som kobles til motoren og den drevne lasten (som en kuleskrue).
Dreiemomentoverføring: Dreiemomentet går fra drivakselen, gjennom navet, over den(e) bøyende membranen(e) og til den drevne akselen.
Feiljusteringskompensasjon: Membranens iboende fleksibilitet gjør at den kan bøye og vri seg, og absorbere små feil i innrettingen (aksial, radiell, vinkel) uten å belaste lagrene eller motoren.
Zero Backlash: Mange design bruker presisjonsbearbeidede komponenter og tette tilpasninger (som pinneforbindelser eller elektronstrålesveising) for å eliminere spill (backlash), og sikre presis bevegelse som speiler servoens kommandoer.
Viktige fordeler i servosystemer
Presisjon: Utmerket momentstivhet og null tilbakeslag opprettholder nøyaktigheten.
Effektivitet: Lav treghet reduserer energitapet, ideelt for raske akselererende systemer.
Maintenance-Free: No lubrication needed, long life.
Protection: Dampens shock and vibration, protecting sensitive components.
Kontrollert feil: Kan utformes for å mislykkes på en forutsigbar måte under alvorlig overbelastning, og beskytter maskineri.
Hvorfor den brukes med servomotorer
Servomotorer krever høy presisjon, rask respons og nøyaktig posisjonering. Membrankoblinger gir den stive, glappfrie forbindelsen som trengs for å oversette motorens nøyaktige elektroniske kommandoer til mekanisk bevegelse uten å miste nøyaktigheten, noe som gjør dem til et foretrukket valg fremfor universalkoblinger.
Hvordan koblingsgir overfører dreiemoment mellom feiljusterte aksler To nav med utvendige tannhjul, pakket inn av en hylse som bærer matchende innvendige tenner – det er kjernegeometrien bak hvert koplingsutstyr. Dreiemoment passerer gjennom de meshed tennene i stedet for en stiv boltet skjøt, og klaringen ...
READ MOREKjerneforskjellen mellom industrielle tverraksel universalkoblinger og kule bur type universalkoblinger med konstant hastighet ligger i overføringsglatthet og anvendelige arbeidsforhold: førstnevnte har en enkel struktur, ekstremt høy lastekapasitet, men lider av hastighetssvi...
READ MOREForstå Serpentine Spring Coupling A serpentin fjærkobling er en spesialisert mekanisk enhet designet for å koble sammen to roterende aksler mens den tar imot feiljustering og absorberer vibrasjonsstøt. I motsetning til stive koblinger, bruker den en serie sammenlåsende, bølgeformede metallfjærer ...
READ MOREServomotormembrankoblinger er spesialiserte kraftoverføringskomponenter designet for å koble servomotorer med drevne elementer som kuleskruer, lineære aktuatorer eller presisjonsgir. Deres primære rolle er å overføre dreiemoment med høy nøyaktighet samtidig som de opprettholder null tilbakeslag og stabil torsjonsadferd. I servosystemer med høy ytelse påvirker koblingen direkte posisjoneringsnøyaktighet, responshastighet og langsiktig driftsstabilitet.
Sammenlignet med fleksible koblinger for generelle formål, velges membrankoblinger der presisjon og effektivitet er kritisk. Deres metallbaserte elastiske struktur støtter konsekvent bevegelseskontroll i dynamiske automatiseringsmiljøer.
En servomotormembrankobling består typisk av to nav forbundet med en eller flere tynne metalliske membraner. Disse membranene er produsert som fleksible plater eller skivelignende elementer og er plassert mellom motorakselen og den drevne akselen. Navene monteres direkte på akslingene ved hjelp av klemme, kilespor eller andre presisjonsfestemetoder.
Membranelementene er designet for å bøye seg elastisk under belastning mens de forblir vridningsstive. Denne balansen mellom fleksibilitet og stivhet gjør at koblingen overfører dreiemoment nøyaktig samtidig som den tar hensyn til mindre akselfeil.
I en servomotormembrankobling flyter dreiemomentet fra motorakselen inn i det første navet, over membranelementene og inn i navet som er koblet til den drevne lasten. Overføringsbanen er avhengig av elastisk deformasjon av membranen i stedet for glidende eller rullende kontakt.
Fordi dreiemoment overføres gjennom en kontinuerlig metallisk struktur, viser koblingen høy torsjonsstivhet. Denne karakteristikken støtter nøyaktig dreiemomentrespons og minimerer vinkelavbøyning under rask akselerasjon eller lastendringer.
Mindre feiljustering mellom servomotoraksler og drevne komponenter er uunngåelig i praktiske installasjoner. Servomotormembrankoblinger kompenserer for disse avvikene gjennom kontrollert bøyning av membranelementene.
Ved å absorbere disse bevegelsene internt, reduserer koblingen overføringen av uønskede krefter til motorlager og drevet utstyr, og støtter lengre levetid.
Null tilbakeslag er avgjørende i servodrevne systemer der bevegelseskommandoer må oversettes direkte til mekanisk bevegelse. Mange servomotormembrankoblinger oppnår null tilbakeslag gjennom presisjonsmaskinerte nav, tett kontrollert membrangeometri og sikre sammenføyningsmetoder som boltede eller sveisede forbindelser.
Denne stive, spillfrie forbindelsen bidrar til å opprettholde presis synkronisering mellom servomotoren og den drevne aksen, og forbedrer repeterbarheten og posisjoneringsnøyaktigheten i kontrollsystemer med lukket sløyfe.
Servomotor membrankoblinger er typisk utformet med lav masse og kompakt geometri. Redusert treghetsmoment begrenser belastningen som reflekteres til motoren, og tillater raskere akselerasjon og retardasjon.
I høyhastighetsautomatisering og robotikk bidrar denne lave tregheten til kortere syklustider og forbedret energieffektivitet samtidig som den opprettholder stabil dynamisk oppførsel.
Fordi membrankoblinger fungerer uten glidende kontakt, krever de ikke smøring. Denne vedlikeholdsfrie egenskapen reduserer driftskostnadene og forenkler systemvedlikeholdet, spesielt i rene eller lukkede omgivelser.
Membranstrukturen i helmetall støtter også lang levetid under syklisk belastning, forutsatt at driftsgrensene overholdes. I noen design kan membranen konstrueres til å svikte på en forutsigbar måte under ekstrem overbelastning, og gir en grad av mekanisk beskyttelse til tilkoblet utstyr.
Servomotormembrankoblinger er mye brukt i applikasjoner som krever presis bevegelseskontroll og stabil dreiemomentoverføring.
Å oppnå pålitelig ytelse i servomotormembrankoblinger krever presis materialkontroll, nøyaktig maskinering og streng kvalitetskontroll. Konsekvent membrantykkelse, balansert geometri og kontrollert montering påvirker direkte stivhet og utmattelseslevetid.
Med erfaring innen presisjonskraftoverføringskomponenter og avanserte koblingsteknologier, integrerer Jiangsu Rokang Heavy Industry Technology Co., Ltd. sin ingeniørkunnskap i utviklingen av membrankoblinger egnet for servosystemer med høy nøyaktighet på tvers av en rekke industrielle applikasjoner.
Servomotormembrankoblinger gir en presis, effektiv og pålitelig forbindelse mellom servomotorer og drevne komponenter. Gjennom null tilbakeslag, høy torsjonsstivhet, feiljusteringskompensasjon og vedlikeholdsfri drift, støtter de nøyaktig bevegelseskontroll i moderne automasjonssystemer. Ettersom servoteknologien fortsetter å utvikle seg, er membrankoblinger fortsatt et viktig element for å oppnå konsistent ytelse og langsiktig systemstabilitet.
