RSK-CPL slitesterk membranskive aluminiumslegering koblingsklemmetype kompenserer for vinkel- og aksiale avvik

RSK-CPL slitesterk membranskive aluminiumslegering koblingsklemmetype kompenserer for vinkel- og aksiale avvik

Kontakt oss
  • Spesifikasjon
  • Beskrivelse
Spesifikasjon

>Skafthylsen er laget av høyfast aluminiumslegering

>Membranen er laget av 304 rustfritt stål

>Høy momentstivhet, kan nøyaktig kontrollere rotasjonen av akselen, og kan kontrolleres med høy presisjon

>Den gapfrie aksel- og akselhylseforbindelsen er spesialdesignet for servo- og trinnmotorer

> Ultralav treghet, høy følsomhet, egnet for høyhastighetsdrift.

>Karakteristikkene for rotasjon med klokken og mot klokken er nøyaktig de samme.
>Rustfritt stålmembran kompenserer for vinkel- og aksiale avvik

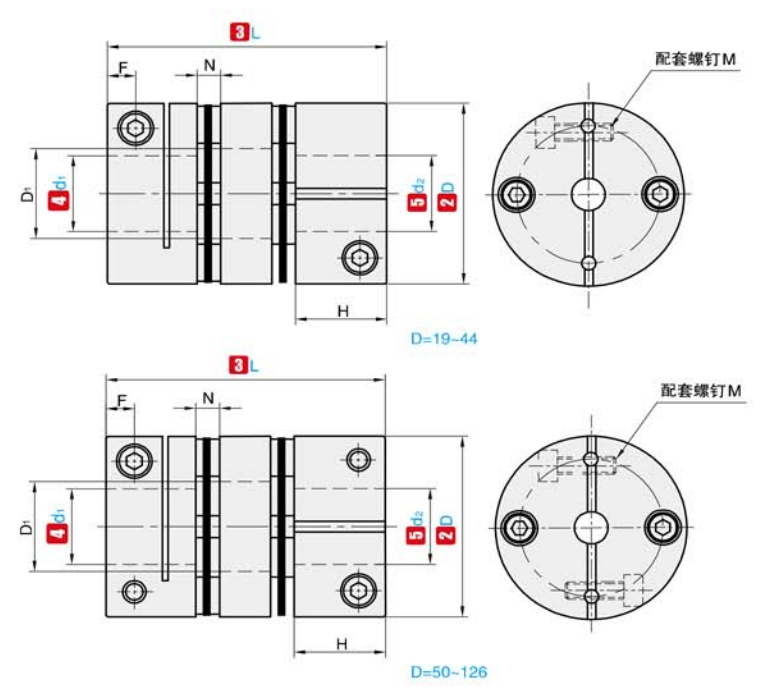

①NEI. ②D ③L ④d₁ ⑤d₂ Valgfritt område E D1 N F H M Tiltrekningsmoment for skrue
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2,5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NEI. ②D ③L Nominelt dreiemoment
(N ·m) 		Tillatt eksentrisitet
(mm) 		Tillatt avbøyning
(°) 		Tillatt aksialt avvik
(mm) 		Tillatt hastighet
(rpm) 		Statisk reverseringsstivhet
(N ·m/rad) 		Treghetsmoment Vekt
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
