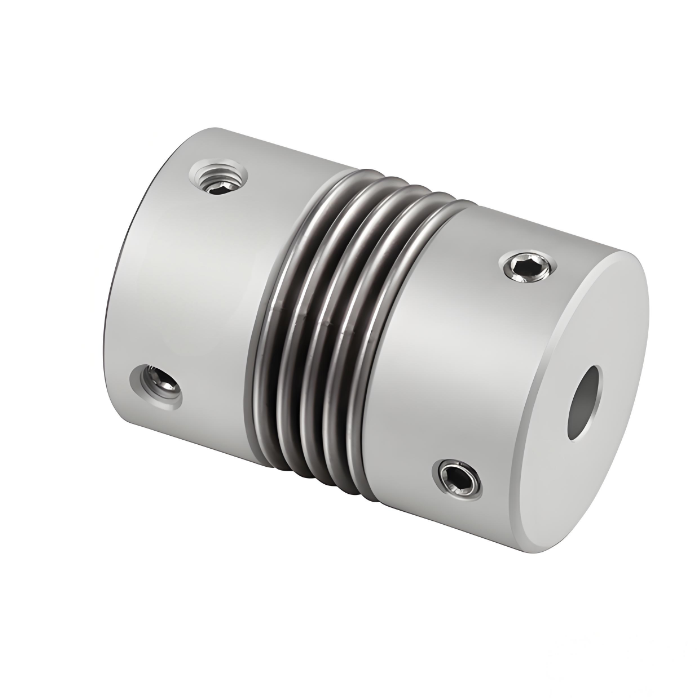

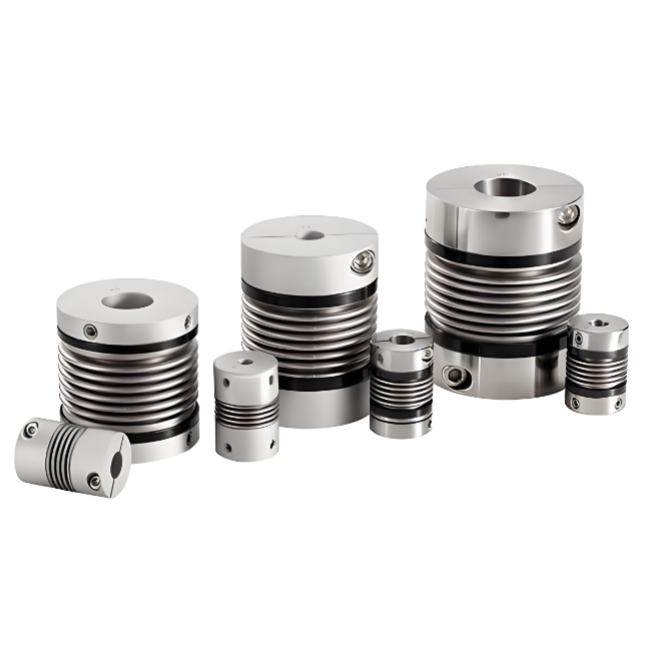

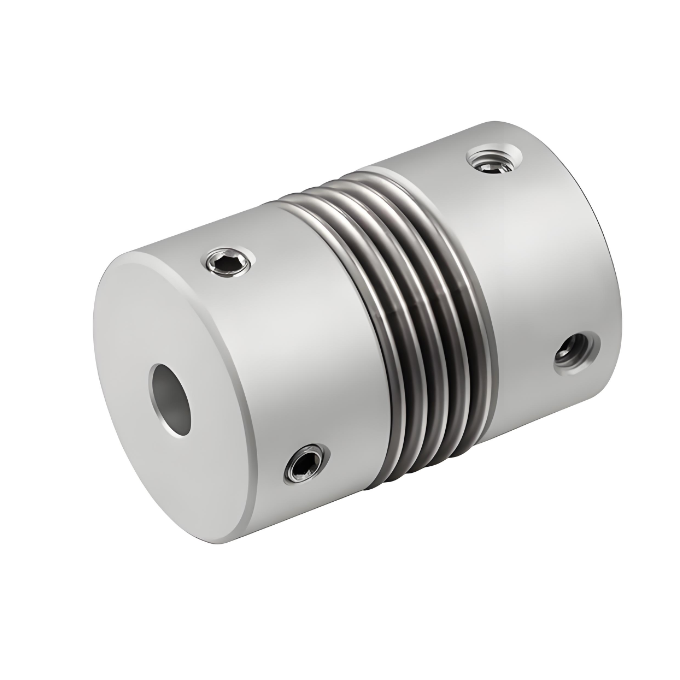

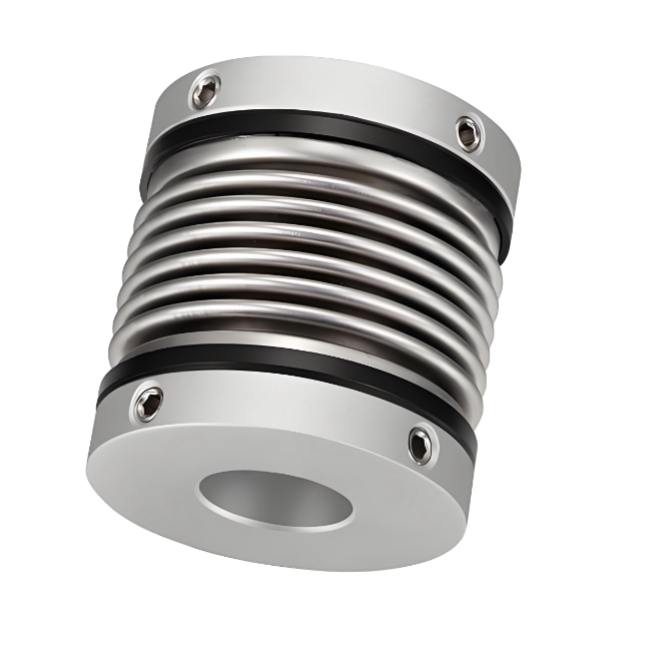

RSK-CPR aluminiumslegering belgkoblinger Posisjoneringsskruetype kompenserer radielle vinkel- og aksiale avvik mer effektivt

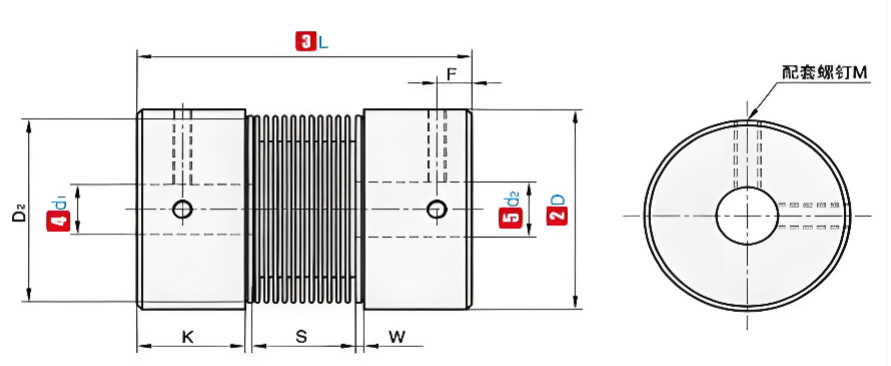

P/N

ΦD

L

Standard indre diameter (mm)

K

W

S

D₂

F

M

Momentstramming (N.m)

RSK-HLR

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Merk: De indre hullene i begge ender av koblingen kan fritt kombineres med minimum og maksimum indre diameter. De indre diameterstørrelsene som er merket i tabellen er kun for referanse. Hulldiameteren som kreves av kunden er også kun for referanse. For hulldiameteren som kreves av kunden, vennligst kontakt oss.

P/N

ΦD

L

Nominelt dreiemoment (N.m)

Tillat skjevhet (mm)

Tillat tilt(∠°)

Tillat aksialt avvik (mm)

Tillat RPM

Statisk torsjonsstivhet (N.m/rad)

Treghetsmoment (N.m)

Vekt (g)

RSK-HLR

16

27

0.8

0.1

2

0.3

-1,0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1,0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1,0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2,1X10⁻⁵

85

Merk: Treghetsmomentet og tekniske parametere ovenfor måles etter standarden for maksimal blenderåpning. Maksimal nominell dreiemomentverdi er relatert til holdbarheten til selve koblingen. Jo større ytre diameter, jo større kraft, og jo mindre ytre diameter, jo høyere tillatt hastighet.
