Spesifikasjon

Nøkkelegenskaper

Sameksistens av høyt dreiemoment og høy demping

Beskytter Core Gears

Tilpasser seg komplekse driftsforhold

Primære applikasjonsfelt

Kobling mellom motor og dynamo i dieselgeneratorsett med høy effekt, som krever undertrykkelse av lavfrekvent torsjonsvibrasjon og tåler støt

Hydrauliske pumpedrivsystemer i tunge ingeniørmaskiner (f.eks. store gravemaskiner)

Kraftoverføringssystemer av spesialiserte fartøyer som krever høy pålitelighet og støtmotstand

Drivenden av avansert testutstyr, som krever presis overføring samtidig som vibrasjoner isoleres fra strømkilden

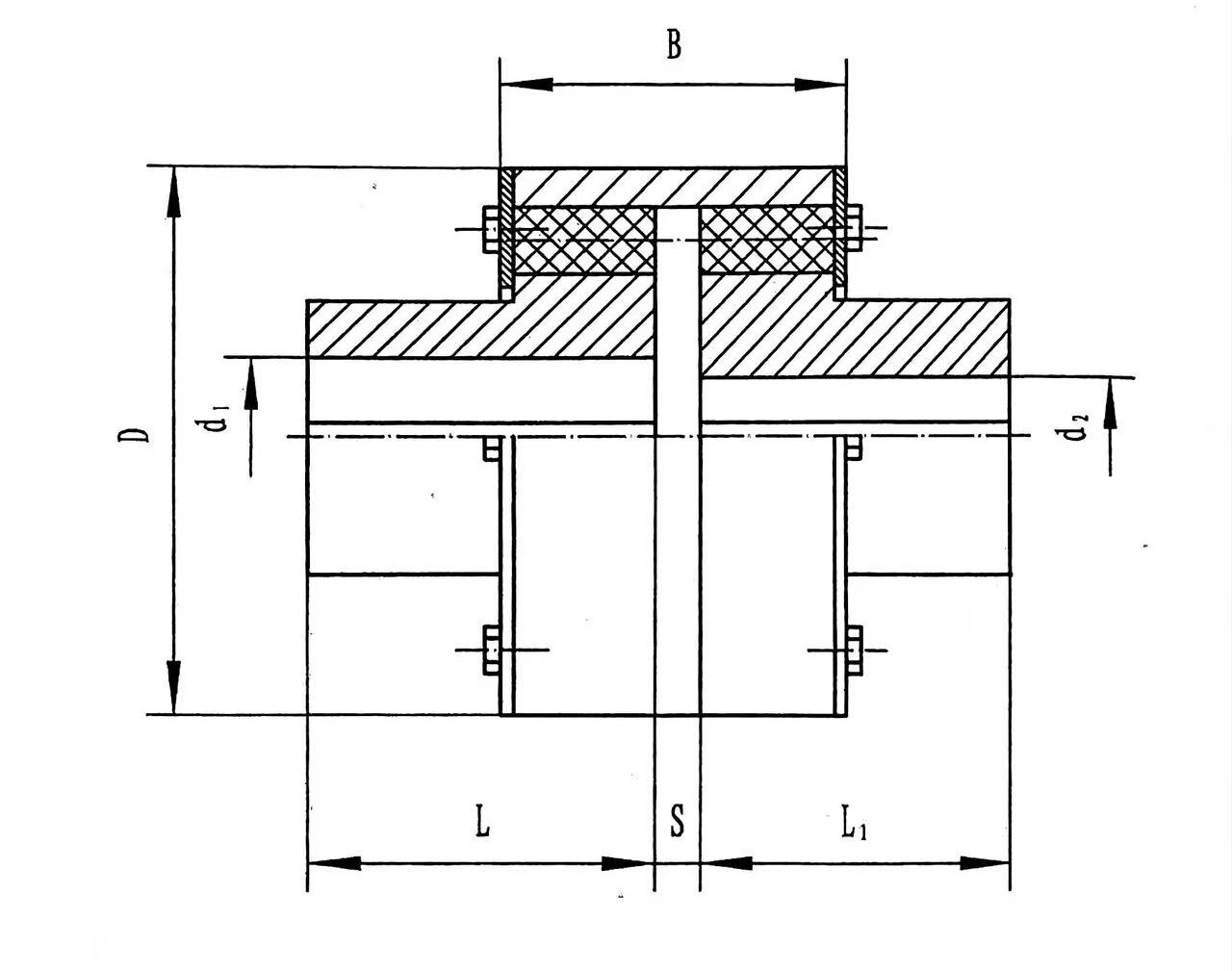

Modelll	Nominelt dreiemoment (N·m)	Tillatt rotasjonshastighet (rpm)	Skafthulls diameter (mm) d₁, d₂	Lengde på skafthull L		D	B	s	Øyeblikk av treghet ()	Vekt (kg)
				Y-formet	J1-formet
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100 110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100 110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100 110,120,125	212	167				1.678	138.1
			130.140.150	252	202				1.733	136.6

Modelll	Nominelt dreiemoment (N·m)	Tillatt rotasjonshastighet (rpm)	Skafthulls diameter (mm) d₁, d₂	Lengde på skafthull L		D	B	s	Øyeblikk av treghet (	Vekt (kg)
Modelll	Nominelt dreiemoment (N·m)	Tillatt rotasjonshastighet (rpm)	Skafthulls diameter (mm) d₁, d₂	Y-formet	J1-formet	D	B	s	Øyeblikk av treghet (	Vekt (kg)
RSK-LZ10	31500	2100	100 110,120,125	212	167	355	152	8	2.236	165.5
			130.140.150	252	202				2.362	169.3
			160 170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110,120,125	212	167	380	172	8	3.054	190.9
			130.140.150	252	202				3.249	203.1
			160 170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130.140.150	252	202	445	182	8	6.146	288.5
			160 170,180	302	242				6.432	296.6
			190 200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160 170,180	302	242				13.62	469.2
			190 200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170 180	302	242	560	218	8	19.90	581.5
			190 200,220	352	282				21.17	621.7
			240 250 260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190 200,220	352	282	590	240	10	28.08	736.9
			240 250 260	410	330				29.18	730.5
			280 300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240 250 260	410	330				60.05	1129
			280 300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240 250 260	410	330	770	285	10	105.5	1500
			280 300,320,	470	380				102.3	1557
			340 360 380	550	450				106.0	1535
RSK-LZ18	450000	850	250 260	410	330	860	300	13	152.3	1902
			280 300,320,	470	380				161.5	2025
			340 360 380	550	450				169.9	2062
			400 420	650	540				175.4	2029
RSK-LZ19	630000	750	280 300,320,	470	380	970	322	14	283.7	2818
			340 360 380	550	450				303.4	2963
			400 420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340 360 380	550	450				624.5	4426
			400 420,440,450,460,480,500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400 420,440,450,460,480,500	650	540				1715	8228
			530.560.600.630	800	680				1880	8699
RSK-LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	405	19	2338	9736
			530.560.600.630	800	680				2596	10631
			670 710 750	—	780				2522	9473
RSK-LZ23	2800000	460	480,500	650	540	1640	440	20	3490	11946
			530.560.600.630	800	680				3972	13822
			670 710 750	—	780				3949	12826
			800 850	—	880				3982	12095

Beskriv

Kronet/rett tannhjulsnett: Brukes til å overføre høyt dreiemoment og gi stor vinkel, stor forskyvningskompensasjon.

Fleksibel pinnemontering: Vanligvis anordnet på endeflaten eller periferisk rundt girhylsen, og fungerer som en sekundær eller parallell kraftoverføring/dempingsbane. Dens primære funksjoner kan omfatte:

Absorberer høyfrekvente vibrasjoner og støtbelastninger, beskytter tannhjulstennene.

Gir myk demping under oppstart og bremsing, og reduserer slagmomentet på girene.

Gir ekstra torsjonsdemping, forbedrer de dynamiske egenskapene til drivsystemet.

Grunnleggende struktur

Hovedkraftoverføringsvei: To flenshalvkoblinger med innvendige (eller eksterne) gir er i inngrep med en mellomgirhylse med kronede ytre (eller indre) gir. Dette danner den primære dreiemomentoverføringen og feiljusteringskompensasjonsmekanismen.

Ekstra dempingsbane: En ring av nylon (eller legert stål) pinner legges mellom girhylsen og en flens eller mellom de to flensene. Disse pinnene er utstyrt med gummi/polyuretan elastomerer. Denne delen utgjør et parallelt elastisk dempetrinn.

Smøring og forsegling: Girtennene krever god smøring (fett eller olje), mens stiftseksjonen typisk er utformet for å være smørefri. Derfor krever hele koblingen kompleks tetting med rom for å forhindre forurensning av smøremiddel av de elastiske elementene.

Strukturell ytelse:

De ytre kantene på de to halve koblingsflensene og den indre kanten av den ytre hylsen er laget til halvelementformede spor med samme radius, kombinert for å danne søylestifthull for innstøping av søylestifter. Drivakselhalvkoblingen driver den ytre hylsen gjennom søylestiften, og den ytre hylsen driver den drevne akselhalvkoplingen til å rotere gjennom søylestiften for å overføre dreiemoment.

Arbeidstemperatur -20 ℃ ~ 70 ℃.

Nøkkelegenskaper

Sameksistens av høyt dreiemoment og høy demping: Teoretisk i stand til samtidig å møte de doble strenge kravene til kraftig overføring og isolering av sterke slag/vibrasjoner.

Beskytter kjernegir: De fleksible pinnene fungerer som en "første forsvarslinje", som absorberer de fleste forbigående støt, og forlenger potensielt levetiden til den dyre girhylsen betydelig.

Tilpasser seg til komplekse driftsforhold: Kan være egnet for bruksområder med store dreiemomentfluktuasjoner, hyppige start-stopp-sykluser eller sameksistens av feiljustering og vibrasjoner.

Primære applikasjonsfelt

Kobling mellom motor og dynamo i dieselgeneratorsett med høy effekt, som krever undertrykkelse av lavfrekvent torsjonsvibrasjon og tåler støt.

Hydrauliske pumpedrivsystemer i tunge ingeniørmaskiner (f.eks. store gravemaskiner).

Kraftoverføringssystemer av spesialiserte fartøyer som krever høy pålitelighet og støtmotstand.

Drivenden av avansert testutstyr, som krever presis overføring samtidig som vibrasjoner isoleres fra strømkilden.
