RSK BJD Høyt dreiemoment Arc groove kulebur synkron konstant hastighet universal CVJ-kobling

Driftsvinkel=18°

Tillatt utvidelse 士12~±35

Forbindelse med flensnav

Grunnleggende spesifikasjoner:

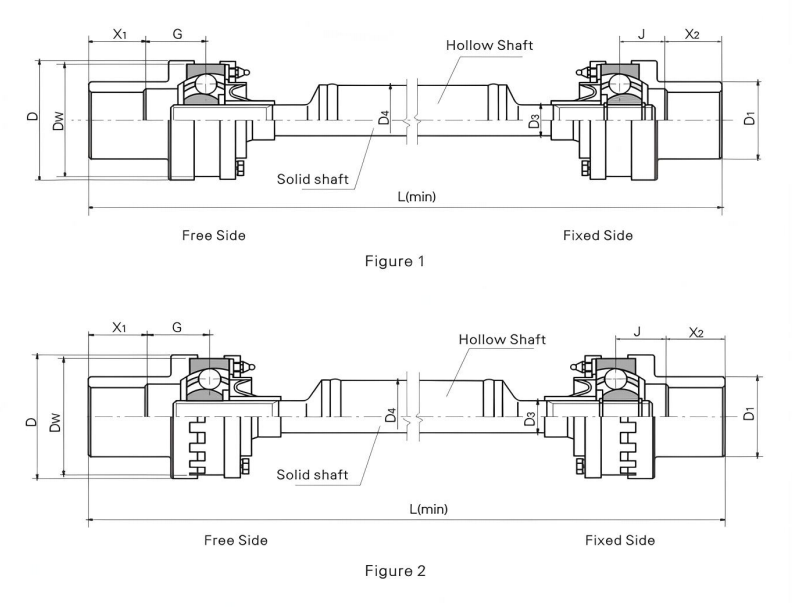

De viktigste dimensjonene:

Merknader: X ₁ ,X ₂ er lengdene på akselendene bestemt av kundene.

Karakteristikken og bruken

Justeringen av installasjonsavstanden og den aksiale ekspansjonen er realisert gjennom den glidende spline-pasningen i universalleddet.

den brukes hovedsakelig til å drive klemrullen, skrubberullens forseglingsrulle, etterbehandlingsstrekkrullen og klemrullen på det metallurgiske utstyret.

Symboliserende eksempel: BJ125D1000

BJ: BJ Type

125: Spesifikasjonen er 125

D: D Type

1000: Lengden er 1000

Den buespor kulebur konstant hastighet universalkobling er en presisjonskomponent som spiller en nøkkelrolle innen moderne industriell transmisjon. Med sin utmerkede ytelse og pålitelige kvalitet har den blitt et ideelt valg for mange applikasjonsscenarier med høy etterspørsel. ?

CV-leddet er hovedsakelig sammensatt av kjernekomponenter som kuleburets ytre ring, den stjerneformede indre ringen, buret og kraftoverføringsstålkulen. Kuleholderens ytre ring og den stjerneformede indre ringen er fast forbundet med henholdsvis master- og slaveakselen. Sentrum av kraftoverføringsstålkulen er plassert i planet som går gjennom midten av koblingen og er plassert i løpebanen som består av de ytre sfæriske sporene til den sfæriske ytre ringen og de ytre sfæriske sporene til den stjerneformede indre ringen. Sentrene til de to kulene faller nøyaktig sammen med midten av universalkoblingen, og stålkulene er installert i vinduet til buret. En slik utsøkt strukturell utforming sikrer at når vinkelen mellom master- og slaveakselen til koblingen endres, er kraftoverføringspunktet alltid på halveringslinjen til vinkelen, og realiserer dermed synkroniseringen av hastigheten mellom master- og slaveakselen, som også er den grunnleggende grunnen til at det kalles en synkron universalkobling med konstant hastighet. ?

Ytelsesmessig har denne koblingen mange høydepunkter. Synkroniseringen er utmerket, noe som effektivt unngår problemet med ustabil utstyrsdrift forårsaket av hastighetsforskjeller. Den har sterk buffering og vibrasjonsreduksjon, noe som kan redusere støyen betydelig under overføringsprosessen og skape et roligere miljø for utstyrsdrift. Dessuten, under samme rotasjonsdiameter og helningsvinkel, kan dens bæreevne økes med 0,5-1 ganger sammenlignet med lignende produkter, som er fullt i stand til å overføre stort dreiemoment. I både aksial og radiell retning har den en stor kompensasjonsmengde, spesielt i aksial retning, som kan oppnås uten ytre splines, noe som i stor grad forenkler den generelle strukturen til utstyret. I tillegg har koblingen også fordelene med ny struktur, lav vekt, god bearbeidbarhet, etc., som er praktisk for masseproduksjon og bidrar til å redusere kostnadene. Samtidig er den pålitelig i drift, enkel å montere og demontere, lett å vedlikeholde daglig og har lang levetid. Enten det er lavhastighets tung last eller høyhastighets overføringsforhold, kan den enkelt takle det. ?

Høyt dreiemoment fast kulebur type synkron konstant hastighet universell kobling er mye brukt i mange bransjer som metallurgi, gruvedrift, ingeniørmaskiner, petrokjemikalier, etc. I storskala stålvalseutstyr i metallurgisk industri kan det stabilt overføre stort dreiemoment for å sikre effektiviteten og nøyaktigheten til stålvalseprosessen; i grave- og transportutstyr til gruvemaskiner kan det tilpasse seg komplekse arbeidsforhold for å sikre stabil og pålitelig kraftoverføring; i løfte- og graveoperasjoner av ingeniørmaskiner gir det sterk støtte for den sterke kraften til utstyret; i storskala blande- og transportutstyr i den petrokjemiske industrien, spiller den en viktig overføringsrolle.
