RSK-BJB Høyeffektiv transmisjon kulebur CV Universalkoblinger som hovedsakelig brukes i gruvetruckhjulende

BJ-B karakteristikk:

Driftsvinkel≤42,5°

Kobling gjennom Spline aksel

Grunnleggende spesifikasjoner

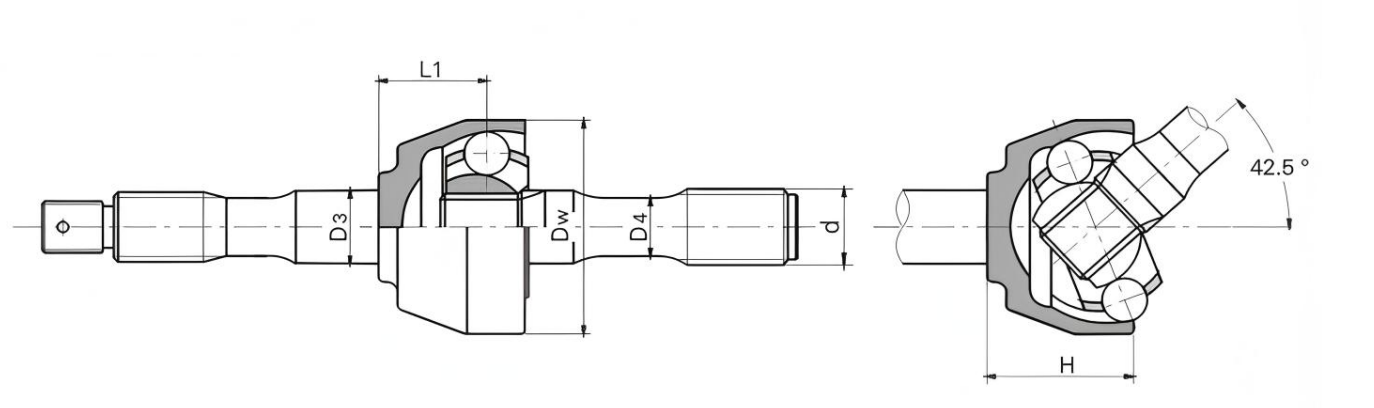

Hoveddimensjonene

Merknader: "∞"-dimensjonene er for referanse

Karakteristikken og bruken

• Kompakt struktur; enkel montering og demontering; den tillatte driftsvinkelen kan nå 42,5°.
• Den brukes hovedsakelig til overføring av den kjørende styrebroen til kjøretøy.

Symboliserende eksempel: BJ125B1000

BJ: BJ-type

125: Spesifikasjonen er 125

B: B Type

1000: Lengden er 1000

De høyeffektive transmisjonskuleburene CV Universalkoblinger er en presisjonstransmisjonskomponent designet for komplekse arbeidsforhold. Dens utmerkede ytelse og pålitelige kvalitet spiller en nøkkelrolle på mange felt. ?

Koblingen er hovedsakelig sammensatt av en kuleholder ytre ring, en stjerneformet indre ring, et bur og en kraftoverførende stålkule. Kuleholderens ytre ring og den stjerneformede indre ringen er nært forbundet med henholdsvis master- og slaveakselen. Sentrene til de kraftoverførende stålkulene er alle plassert i planet som går gjennom midten av koblingen og er plassert i løpebanen som består av de ytre sfæriske sporene til den sfæriske ytre ringen og de ytre sfæriske sporene til den stjerneformede indre ringen. Sentrene til de to sfæriske flatene faller sammen med sentrum av universalkoblingen. For å sikre at sentrene til alle stålkulene er på halveringslinjen av vinkelen mellom aksene til de to akslene, er stålkulene smart installert i vinduet til buret. En slik genial utforming sikrer at når vinkelen mellom master- og slaveakselen til koplingen endres, kan kraftoverføringspunktet alltid være nøyaktig plassert på vinkelhalveringslinjen, og dermed sikre perfekt synkronisering av hastigheten mellom master- og slaveakselen. ?

Denne koblingen har mange betydelige fordeler. Når det gjelder overføringsytelse, kan den oppnå synkron overføring med høy presisjon, effektivt redusere energitapet under kraftoverføring, og overføringseffektiviteten kan være så høy som 98% eller mer. Samtidig kan dens utmerkede buffering og vibrasjonsreduksjon i stor grad redusere støyen som genereres under drift av utstyret, og skape en relativt rolig atmosfære for arbeidsmiljøet. Når det gjelder bæreevne, under forholdene med samme rotasjonsdiameter og helningsvinkel, sammenlignet med tradisjonelle koblinger, kan den øke bæreevnen med 0,5 til 1 ganger, og kan lett takle tunge belastningsforhold. Dessuten gjør dens kompakte struktur og lille fotavtrykk den svært egnet for arbeidsscenarier med strenge restriksjoner på radielle dimensjoner. I tillegg har koblingen utmerket tetningsytelse og tar i bruk avansert tetningsteknologi for effektivt å unngå fettlekkasje, noe som forlenger vedlikeholdssyklusen og levetiden til utstyret betydelig. ?

Høyeffektiv girkasse med fast kulebur type synkrone universelle koblinger er mye brukt i mange felt som bilproduksjon, maskinteknikk, metallurgisk industri, romfart, etc. I transmisjonssystemet til biler sikrer det jevn overføring av kraft og forbedrer kjøretøyets håndteringsytelse og kjørestabilitet; i maskinteknisk utstyr gir det pålitelig garanti for effektiv drift av ulike typer maskiner; i storskala utstyr i metallurgisk industri tåler det stort dreiemoment og komplekse arbeidsforhold, noe som hjelper til med jevn fremdrift av produksjonen; i romfartsfeltet oppfyller dens høye presisjon og høye pålitelighet de strenge tekniske kravene.
