- Spesifikasjon
- Beskriv
Spesifikasjon
Driftsvinkel ≤8~10°
Tillatt utvidelse±10~±20
Forbindelse med flensnav.
Automatisk låsing
Grunnleggende spesifikasjoner
| Type | Nominell Dreiemoment (N·m) | Tretthet Dreiemoment (N·m) | Tillatt Drift Vinkel a | Den Utvidelse Δ | treghetsøyeblikket | |||
| L=500 | Hver 100. mer av lengden | |||||||
| Solid skaft | Hult skaft | Solid skaft | Hult skaft | |||||
| BHJ180D | 37500 | 13700 | 10° | ±10 | 185 | 210 | 2.44 | 9.69 |
| BHJ200D | 44000 | 16000 | 10° | ±10 | 330 | 360 | 3.48 | 15.6 |
| BHJ220D | 58000 | 21000 | 10° | ±10 | 500 | 550 | 7.10 | 20 |
| BHJ260D | 110000 | 40000 | 10° | ±10 | 1050 | 1120 | 10.5 | 50 |
| BHJ300D | 150000 | 66500 | 8° | ±15 | 2150 | 2300 | 19.4 | 83 |
| BHJ320D | 210000 | 84000 | 8° | ±15 | 3500 | 3800 | 27.9 | 187 |
| BHJ350D | 235000 | 94000 | 8° | ±15 | 4500 | 4900 | 37.7 | 200 |
| BHJ370D | 269000 | 110000 | 8° | ±20 | 5200 | 5900 | 44.4 | 220 |
| BHJ400D | 385000 | 107160 | 8° | ±20 | 8200 | 9100 | 64.3 | 418 |
| BHJ440D | 450000 | 180000 | 8° | ±20 | 12100 | 13000 | 123 | 479 |

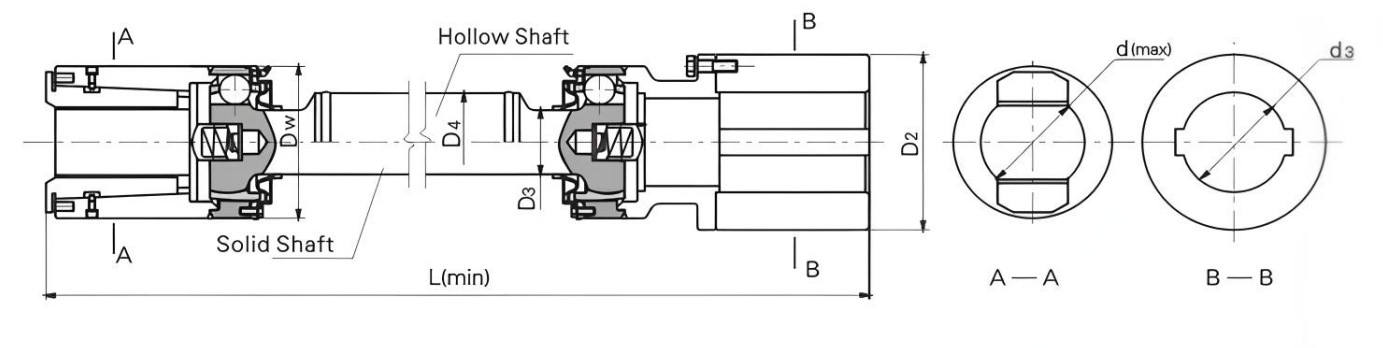

Hoveddimensjonene
| Type | Dw | d(maks) | d3 | D3 | D4 | L(min) | |
| Solid skaft | Hult skaft | ||||||
| BHJ180D | 180 | 95 | 112 | 70 | 114 | 430 | 870 |
| BHJ200D | 200 | 110 | 128 | 80 | 127 | 450 | 920 |
| BHJ220D | 220 | 115 | 142 | 92 | 127 | 470 | 990 |
| BHJ260D | 260 | 140 | 162 | 110 | 168 | 540 | 1100 |
| BHJ300D | 300 | 170 | 185 | 126 | 203 | 570 | 1210 |
| BHJ320D | 330 | 200 | 210 | 135 | 219 | 650 | 1270 |
| BHJ350D | 350 | 185 | 195 | 145 | 219 | 680 | 1300 |
| BHJ370D | 370 | 225 | 230 | 155 | 220 | 720 | 1330 |
| BHJ400D | 400 | 245 | 255 | 170 | 270 | 770 | 1380 |
| BHJ440D | 440 | 265 | 275 | 200 | 320 | 840 | 1430 |
Karakteristikken og bruken
- Den aksiale profilen til stålkulebanen er rett. Justeringen av installasjonsavstanden og den aksiale ekspansjonen realiseres gjennom det rette sporet.
- En spesialutviklet automatisk låseteknikk er brukt på skaftstøvelkoblingen.
- Dette produktet brukes hovedsakelig til rulleutstyr for ikke-jernholdig bånd- og båndbehandling.
Symboliserende eksempel: BHJ220D1000
BHJ: BHJ-type
220: Spesifikasjonen er 220
D: D Type
1000: Lengden er 1000
