- Spesifikasjon
- Beskrivelse
Spesifikasjon
Arbeidsvinkel≤18
Tillatt utvidelse±10~±20
Forbindelse med flensnav
Grunnleggende spesifikasjoner:
| Type | Nominelt dreiemoment (N·m) | Utmattingsmoment (N·m) | Tillatt arbeidsvinkel |
Utvidelsen Δ | Treghetsmomentet GD³ J × 10⁻⁵ (kg·m²) | ||||
| L=500 | L=1000 | Hver 100 mer av lengden | |||||||
| I rotasjon | I hvile | Solid skaft
| Hult skaft
| Solid skaft
| Hult skaft
| ||||
| BJ75CF | 1520 | 588 | 25° | 38° | ±10 | 14.8 | 29.9 | 0.12 | 0.96 |
| BJ95CF | 2500 | 1127 | 25° | 38° | ±10 | 32.6 | 39.4 | 0.25 | 0.96 |
| BJ100CF | 3724 | 1420 | 25° | 38° | ±10 | 51.5 | 65.2 | 0.32 | 2.1 |
| BJ125CF | 5782 | 2744 | 25° | 38° | ±10 | 109 | 122 | 0.79 | 2.1 |
| BJ150CF | 11564 | 4704 | 25° | 38° | ±15 | 263 | 314 | 1.93 | 5.2 |
| BJ175CF | 15680 | 6713 | 25° | 38° | ±15 | 469 | 567 | 2.80 | 8.5 |
| BJ200CF | 23912 | 11172 | 25° | 38° | ±15 | 964 | 1053 | 5.50 | 17.8 |
| BJ225CF | 29694 | 14700 | 25° | 38° | ±15 | 1450 | 1678 | 7.40 | 17.8 |
| BJ250CF | 42238 | 20678 | 25° | 38° | ±20 | 2245 | 2726 | 12.6 | 54 |
| BJ300CF | 63112 | 29106 | 25° | 38° | ±20 | 4576 | 5131 | 20.2 | 54 |

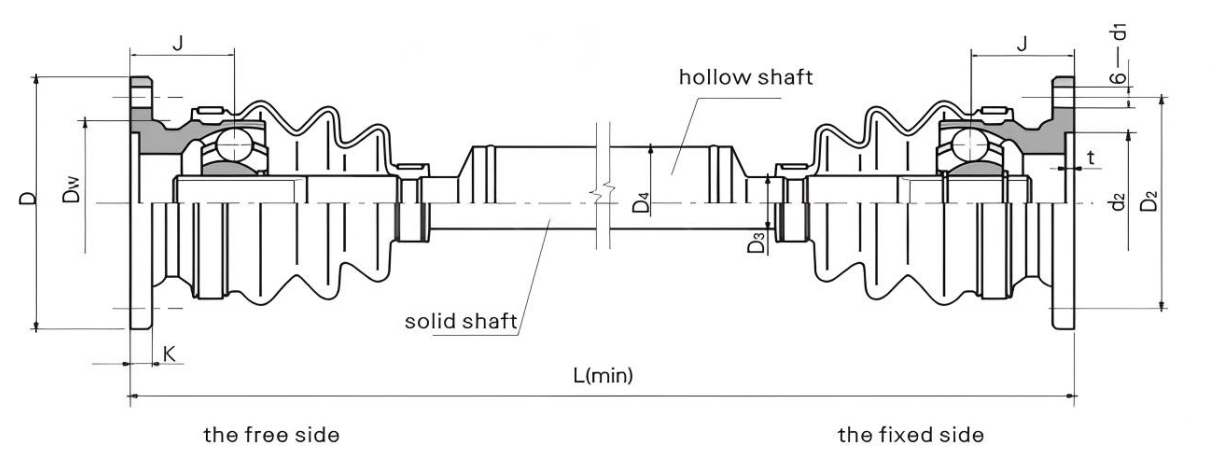

De viktigste dimensjonene:
| Type | Dw | D | Dz | K | t | d1 | dz | J | Solid skaft D3 | Hult skaft D4 | L(min) | |
| Solid skaft
| Hult skaft
| |||||||||||
| BJ75CF | 68.5 | 118 | 97 | 8 | 3 | 10.5 | 620 0.074 | 40 | 22 | 50 | 240 | 545 |
| BJ95CF | 84.5 | 136 | 110 | 10 | 3 | 12.5 | 700 0.074 | 46 | 27.5 | 50 | 290 | 550 |
| BJ100CF | 90 | 154 | 125 | 10 | 3 | 14.5 | 800 0.087 | 47 | 29.75 | 60 | 305 | 550 |
| BJ125CF | 112.5 | 179 | 150 | 10 | 3.5 | 14.5 | 1020 0.087 | 55 | 36.75 | 60 | 375 | 655 |
| BJ150CF | 135 | 192 | 165.1 | 12 | 3.5 | 14.5 | 1100 0.087 | 76 | 46 | 76 | 420 | 785 |
| BJ175CF | 158 | 215 | 185 | 15 | 5 | 17 | 125 0.10 | 83 | 52 | 89 | 470 | 885 |
| BJ200CF | 185 | 250 | 215 | 16 | 5 | 19 | 140 0.10 | 95 | 60 | 102 | 540 | 905 |
| BJ225CF | 206 | 265 | 228 | 18 | 5 | 21 | 155 0,10 | 105 | 66 | 102 | 580 | 905 |
| BJ250CF | 230 | 295 | 260 | 20 | 6 | 23 | 160 0,10 | 120 | 75 | 140 | 650 | 1000 |
| BJ300CF | 266.7 | 355 | 318 | 22 | 6 | 25 | 185 0,115 | 140 | 84 | 140 | 715 | 1000 |
Karakteristikken og bruken
Justeringen av installasjonsavstanden og den aksiale ekspansjonen realiseres gjennom glideskiven i universalleddet. Den tillatte driftsvinkelen er større enn for BJ-DF-typen.
Den brukes hovedsakelig til kjøring av avbøyningsvalsen, klemrullen, skrubbetanken på det metallurgiske produksjonsutstyret.
Symboliserende eksempel: BJ125CF1000
BJ: BJ Type
125: Spesifikasjonen er 125
CF: CF-type
1000: Lengden er 1000
