Spesifikasjon

Driftsvinkel ≤18°

Stor ekspansjonstype

Forbindelse med flensnav

Grunnleggende spesifikasjoner:

Type	Diagram	Nominelt dreiemoment (N·m)	Utmattingsmoment (N·m)	Tillatt arbeidsvinkel			Utvidelsen Δ	Treghetsmomentet GD³ J × 10⁻ ³ (kg·m²)
Type	Diagram	Nominelt dreiemoment (N·m)	Utmattingsmoment (N·m)	I rotasjon	I hvile		Utvidelsen Δ	L=1000	Hver 100 mer av lengden
BJ75DT	Figur 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figur 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figur 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figur 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figur 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figur 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figur 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figur 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figur 2	63112	29106	18°		20°	140	7195	54

De viktigste dimensjonene:

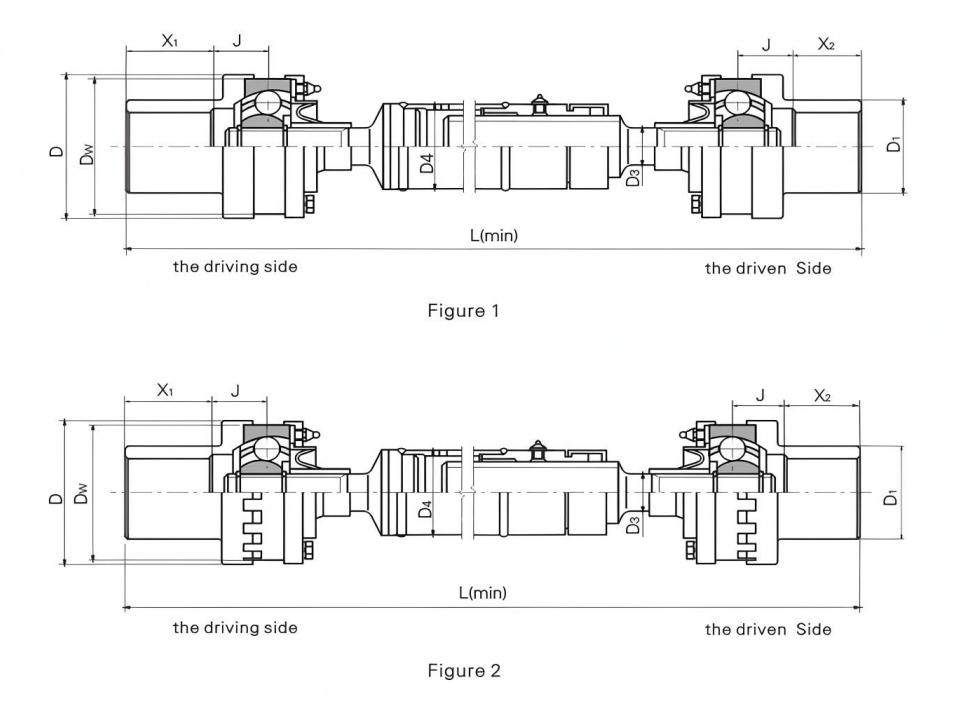

Type	Diagram	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Figur 1	80	85	55	22	50	26	640
BJ95DT	Figur 1	95	100	65	27.5	60	32	710
BJ125DT	Figur 1	125	130	90	36.75	76	42	840
BJ150DT	Figur 1	146	151	105	46	76	50	970
BJ175DT	Figur 2	165.1	170	120	52	89	60	1080
BJ200DT	Figur 2	190	196	140	60	102	65	1120
BJ225DT	Figur 2	212	218	160	66	102	70	1140
BJ250DT	Figur 2	230	238	180	76	140	80	1160

Merknader: X ₁ ,X ₂ er lengdene på akselendene bestemt av kundene.

Karakteristikken og bruken

Justeringen av installasjonsavstanden og den aksiale ekspansjonen er realisert gjennom den glidende spline-pasningen i universalleddet, ekspansjonen kan justeres i henhold til det spesielle kravet. Den brukes hovedsakelig til å drive klemrullen, skrubberullens tetningsrulle, etterbehandlingsstrekkrullen og klemrullen på det metallurgiske utstyret.

Symboliserende eksempel: BJ125DT1000

BJ:BJ Type

125:Spesifikasjonen er 125

D:D Type

T: Utvidelsen av den mellomliggende akselens spline

1000:Lengden er 1000

Beskriv

Den store forlengelsen av det faste kuleburet Constant Velocity Synchronous Universal Coupling er en transmisjonskomponent som kombinerer innovativ design og utmerket ytelse. Dens utsøkte struktur er sammensatt av en stjernehylse (indre løpebane), et kuleskall (ytre løpebane), en stålkule, en klemme, et støvdeksel og et bur. På den indre veggen av det sylindriske skallet og utsiden av stjernehylsen, den unike sylindriske rette spordesignen, med stålkulene nøyaktig plassert deri, kombinert med den stabile plasseringen av stålkulene ved buret, og de seks godt smurte overføringsstålkulene på de indre og ytre kulesetene, sikrer kraftoverføringen stabil. ?

Under arbeid starter kraften fra transmisjonsakselen og når utgangsenden jevnt gjennom ledningen av stålkulene og det sfæriske skallet. Uansett hvordan vinkelen mellom akslingene endres under komplekse arbeidsforhold, kan koblingen sikre synkronisering av inngangsakselen og utgående akselhastighet med sin geniale struktur for å oppnå jevn og nøyaktig kraftoverføring.

Når det gjelder ytelse, har den alle fordelene. Høy overføringseffektivitet er dens betydelige høydepunkt. Krafttapet endres nesten lineært i området for akselhelling. Under normale arbeidsforhold kan overføringseffektiviteten nå 0,98. Med utmerket vinkelkompensasjonsevne kan vinkelen mellom de to akslingene endres fleksibelt fra 0° til 45°, og den kan takle ulike installasjons- og driftsmiljøer. Samtidig har den også god teleskopisk ytelse, som effektivt kan absorbere vibrasjoner og støt under driften av utstyret og redusere systemtap. I tillegg behandles koblingsrotasjonskanalen med høy presisjon, og hver komponent er en jevn roterende kropp. Etter strenge dynamiske balanseringseksperimenter er høy dynamisk balanseringsnøyaktighet garantert, og operasjonen er stabil og pålitelig. ?

I bilbransjen brukes den til forhjulsdrevne kjøretøyhalvaksler og firehjulsdrevne kjøretøydrivaksler for å sikre jevn kraftutgang; i industrimaskiner, som verktøymaskiner, tunge maskiner osv., gir det solid støtte for stabil drift av utstyr. Med sin kompakte struktur, enkle installasjon, gode forsegling og lange levetid, har den uttrekkbare, faste kuleburtypen synkron universal drivakselkobling blitt et ideelt valg for kraftoverføring i mange bransjer.
