Spesifikasjon

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr

Rask installasjon og fjerning sparer tid og krefter

Ultralang levetid

Enkel struktur og lett vedlikehold

Lave installasjonskrav og et bredt utvalg av design

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger

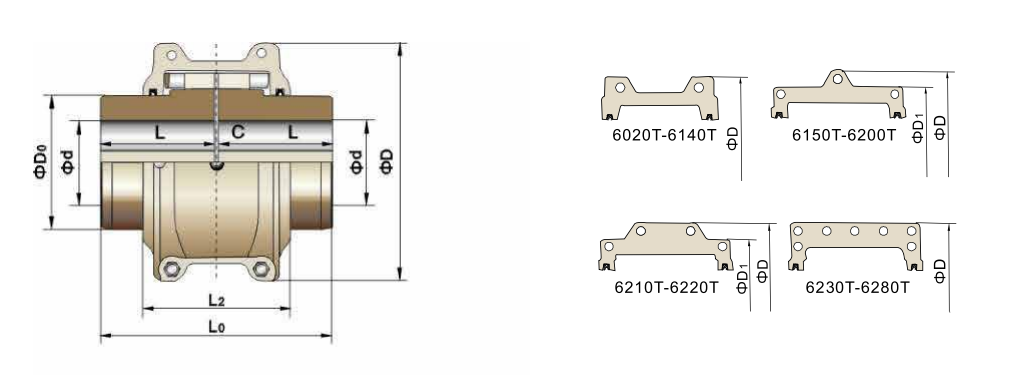

Modell	Nominelt dreiemoment/ Tn N. M	Tillatt hastighet/N rpm	Maks akselhull L mm	Aksial lengde L mm	Lengde L0 mm	L2 mm	D mm	D0 mm	Plass C mm	Vekt (ingen hull) kg	TreghetsmomentI Kg.m2	Oljeladning kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Beskriv

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment.

Jiangsu RSK serpentinfjærgitterkobling kombinerer den høye dreiemomentkapasiteten til girkoblinger med fleksibiliteten til elastiske koblinger, noe som gjør det til et enklere og mer ideelt alternativ blant medium til tunge koblinger. Dens raske demonteringsdesign eliminerer fullstendig installasjons- og fjerningsvansker, og tilbyr en mer økonomisk og pålitelig koblingsløsning.

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr.

Tannoverflatene til RSK serpentinfjærgitterkobling er sammensatt av flere buede overflater, som lar kontaktområdet variere i henhold til endringer i belastningen. Denne designen gjør at koblingen bedre tåler belastningspåvirkninger og variable belastninger, noe som sikrer større sikkerhet under oppstart eller under ujevne belastningsforhold. Dessuten absorberer den fleksible overføringen av fjæren en betydelig mengde vibrasjonskrefter. Dens dempende effekt reduserer støtvibrasjoner med over 36 %, noe som gjør den til et ekte sjokk- og vibrasjonsfilter for kraftoverføringssystemer.

Rask installasjon og fjerning sparer tid og krefter.

Med sikte på å løse vanskelighetene og ineffektivitetene ved installasjon og demontering av koblinger, har RSK utviklet en helt ny hurtig-demonteringskobling. Den bruker et avsmalnende overflategrensesnitt og bruker flere høyfaste bolter på endeflaten for å påføre kraft, og oppnå både ekspansjons- og tilkoblingseffekter. Denne utformingen tillater en klaringspasning under installasjonen samtidig som den gir ytelsen til en interferenspasning, og sparer over 70 % av tiden sammenlignet med tradisjonelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjæren er produsert av høyfast legert stål og gjennomgår en streng varmebehandlingsprosess for å oppnå overlegen stivhet og fleksibilitet. Fjæroverflaten er presisjonssandblåst for å komprimere den molekylære strukturen til overflatelaget, noe som resulterer i økt slitestyrke og forlenget levetid.

Enkel struktur og lett vedlikehold.

Lave installasjonskrav og et bredt utvalg av design.

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger. Fjæren kan svinge fritt innenfor tannsporene på halvkoblingshylsen, noe som tillater betydelige radiale, vinkelmessige og aksiale avvik mellom de to akslene. Så lenge disse avvikene forblir innenfor et visst område, vil de ikke påvirke kraftoverføringsytelsen, de vil heller ikke generere støy eller kompromittere levetiden.
