Name: RSK Fabrikkstandard Serpentine Spring Grid Coupling for kraftoverføring
Rating: 5 (99 reviews)

Spesifikasjon

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr

Rask installasjon og fjerning sparer tid og krefter

Ultralang levetid

Enkel struktur og lett vedlikehold

Lave installasjonskrav og et bredt utvalg av design

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger

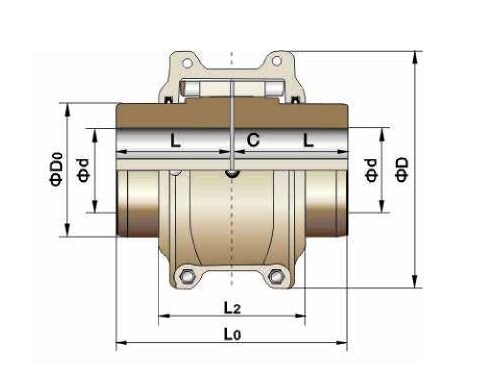

Modell	Nominelt dreiemoment/ Tn N. M	Tillatt hastighet/N rpm	Maks akselhull L mm	Aksial lengde L mm	Lengde L0 mm	L2 mm	D mm	D0 mm	Plass C mm	Vekt (ingen hull) kg	TreghetsmomentI Kg.m2	Oljeladning kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Beskrivelse

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment.

Jiangsu RSK serpentinfjærgitterkobling kombinerer den høye dreiemomentkapasiteten til girkoblinger med fleksibiliteten til elastiske koblinger, noe som gjør det til et enklere og mer ideelt alternativ blant medium til tunge koblinger. Dens raske demonteringsdesign eliminerer fullstendig installasjons- og fjerningsvansker, og tilbyr en mer økonomisk og pålitelig koblingsløsning.

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr.

Tannoverflatene til RSK serpentinfjærgitterkobling er sammensatt av flere buede overflater, som lar kontaktområdet variere i henhold til endringer i belastningen. Denne designen gjør at koblingen bedre tåler belastningspåvirkninger og variable belastninger, noe som sikrer større sikkerhet under oppstart eller under ujevne belastningsforhold. Dessuten absorberer den fleksible overføringen av fjæren en betydelig mengde vibrasjonskrefter. Dens dempende effekt reduserer støtvibrasjoner med over 36 %, noe som gjør den til et ekte sjokk- og vibrasjonsfilter for kraftoverføringssystemer.

Rask installasjon og fjerning sparer tid og krefter.

Med sikte på å løse vanskelighetene og ineffektivitetene ved installasjon og demontering av koblinger, har RSK utviklet en helt ny hurtig-demonteringskobling. Den bruker et avsmalnende overflategrensesnitt og bruker flere høyfaste bolter på endeflaten for å påføre kraft, og oppnå både ekspansjons- og tilkoblingseffekter. Denne utformingen tillater en klaringspasning under installasjonen samtidig som den gir ytelsen til en interferenspasning, og sparer over 70 % av tiden sammenlignet med tradisjonelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjæren er produsert av høyfast legert stål og gjennomgår en streng varmebehandlingsprosess for å oppnå overlegen stivhet og fleksibilitet. Fjæroverflaten er presisjonssandblåst for å komprimere den molekylære strukturen til overflatelaget, noe som resulterer i økt slitestyrke og forlenget levetid.

Enkel struktur og lett vedlikehold.

Lave installasjonskrav og et bredt utvalg av design.

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger. Fjæren kan svinge fritt innenfor tannsporene på halvkoblingshylsen, noe som tillater betydelige radiale, vinkelmessige og aksiale avvik mellom de to akslene. Så lenge disse avvikene forblir innenfor et visst område, vil de ikke påvirke kraftoverføringsytelsen, de vil heller ikke generere støy eller kompromittere levetiden.
