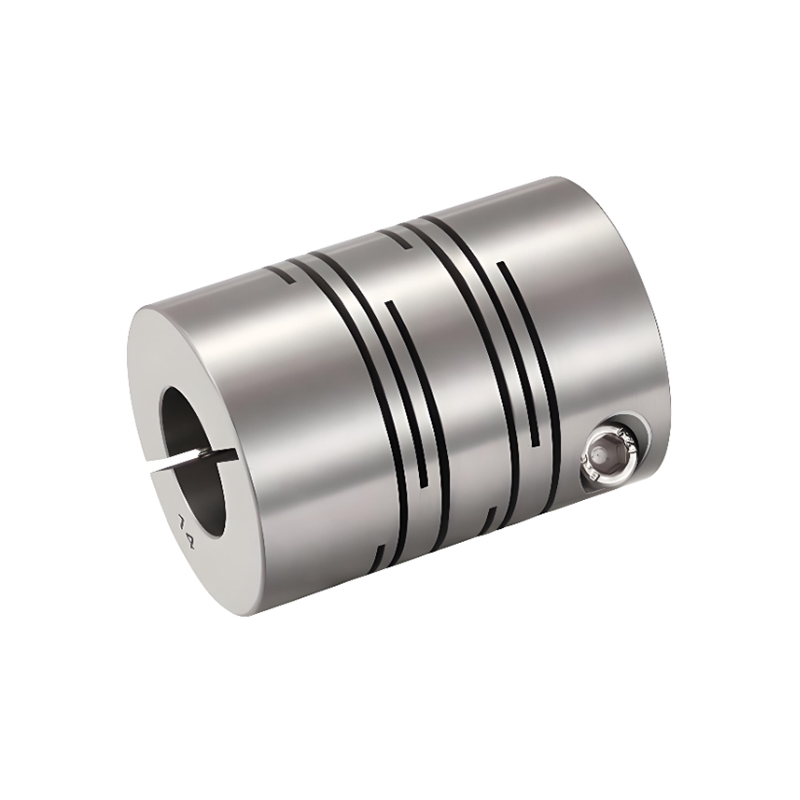

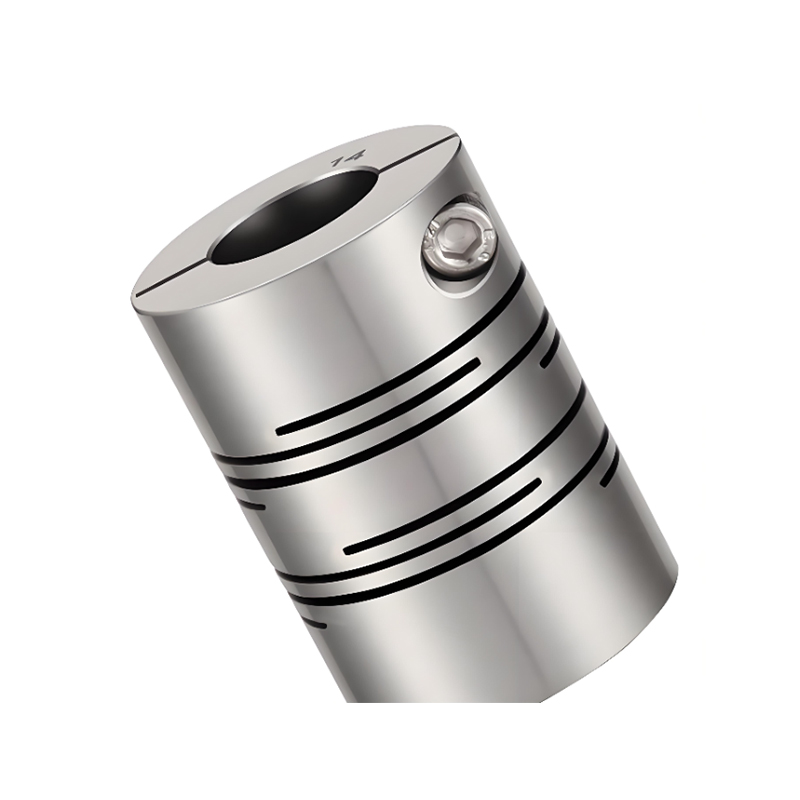

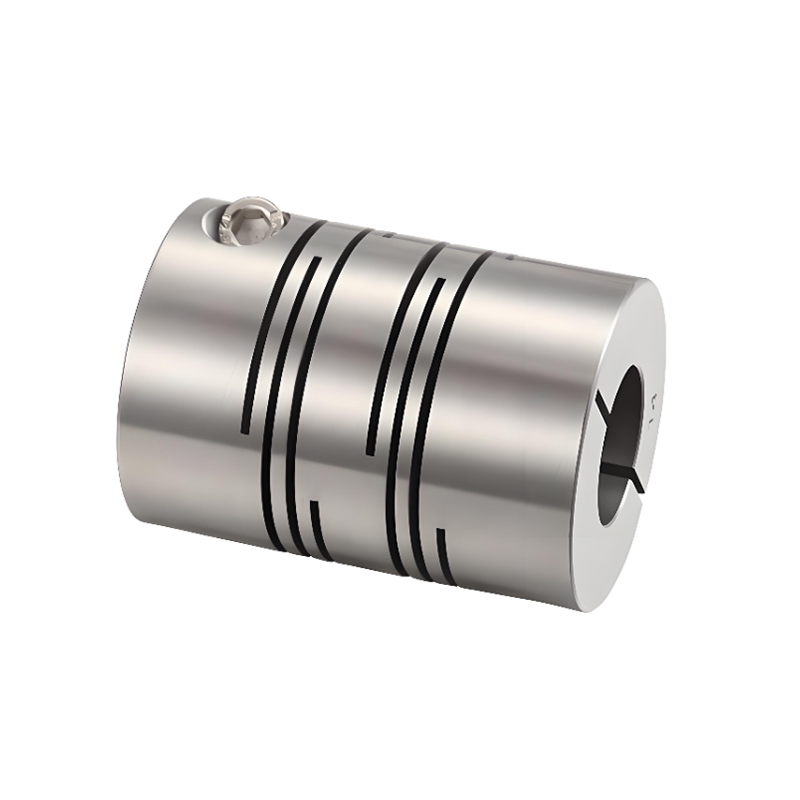

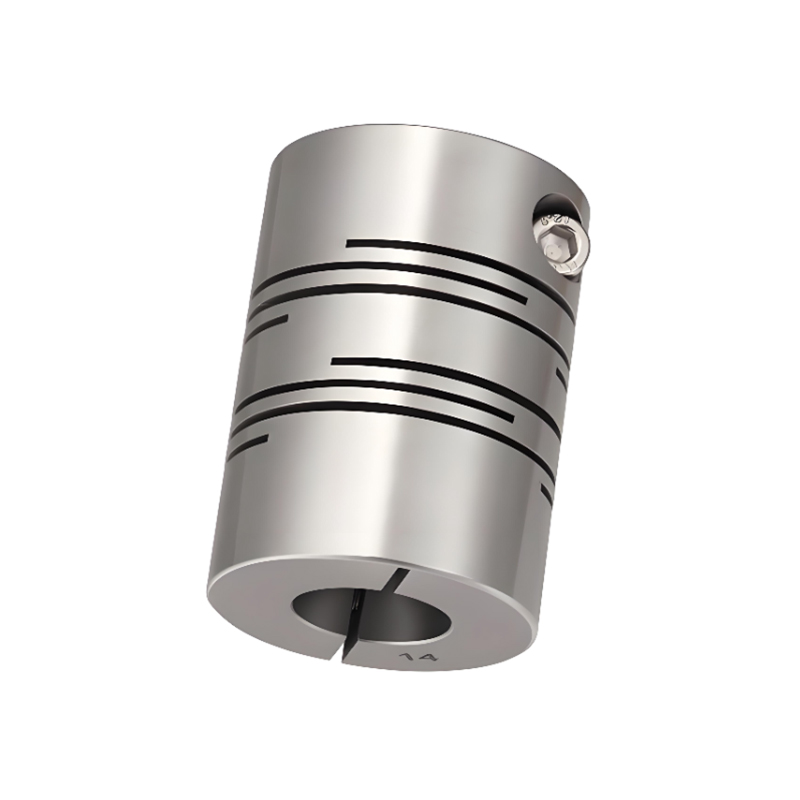

RSK-CPPCG høystyrke rustfritt Stell Parallell Line Shaft Coupling Clamp type

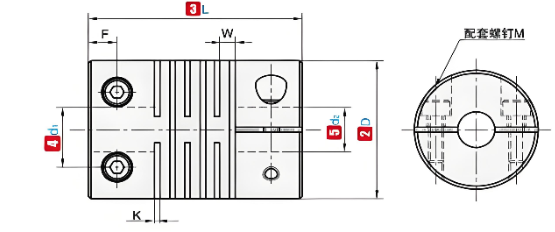

Kodenavn

D

L

Standard indre diameter (mm)

K

W

F

M

Momentstramming (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Merk: De indre hullene i begge ender av koblingen kan fritt kombineres med minimum og maksimum indre diameter. De indre diameterstørrelsene som er merket i tabellen er kun for referanse. Hulldiameteren som kreves av kunden er også kun for referanse. For hulldiameteren som kreves av kunden, vennligst kontakt oss.

Kodenavn

D

L

Nominelt dreiemoment (N.m)

Tillat skjevhet (mm)

Tillat tilt (∠°)

Tillat aksialt avvik (mm)

Tillat RPM

Statisk torsjonsstivhet (N.m/rad)

Treghetsmoment (N.m)

Vekt (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2 x 10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3 x 10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3 x 10 ^-4

358

Merk: Treghetsmomentet og tekniske parametere ovenfor måles etter standarden for maksimal blenderåpning. Maksimal nominell dreiemomentverdi er relatert til holdbarheten til selve koblingen. Jo større ytre diameter, jo større kraft, og jo mindre ytre diameter, jo høyere tillatt hastighet.
