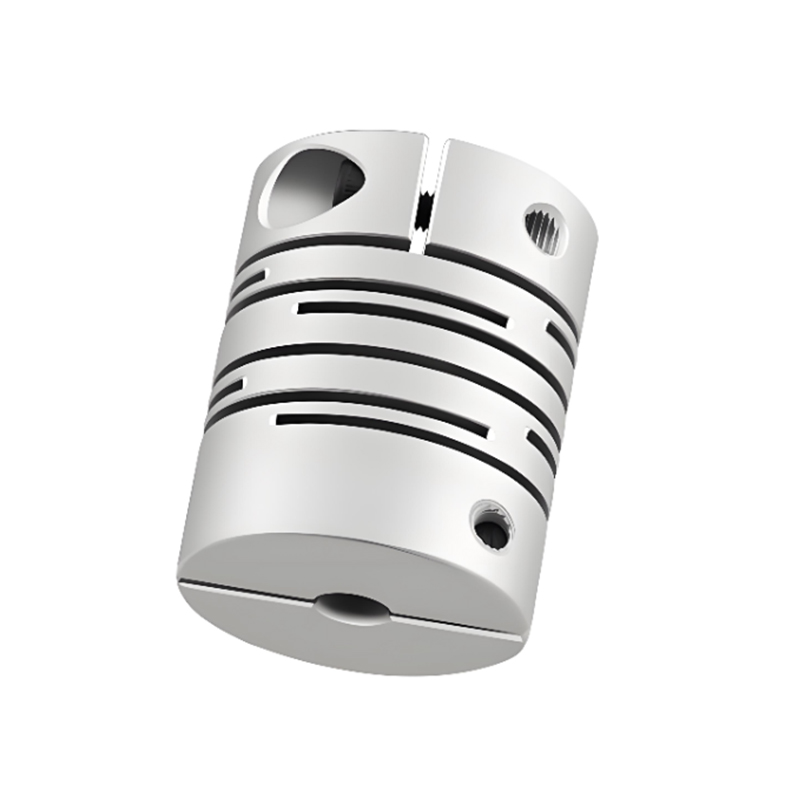

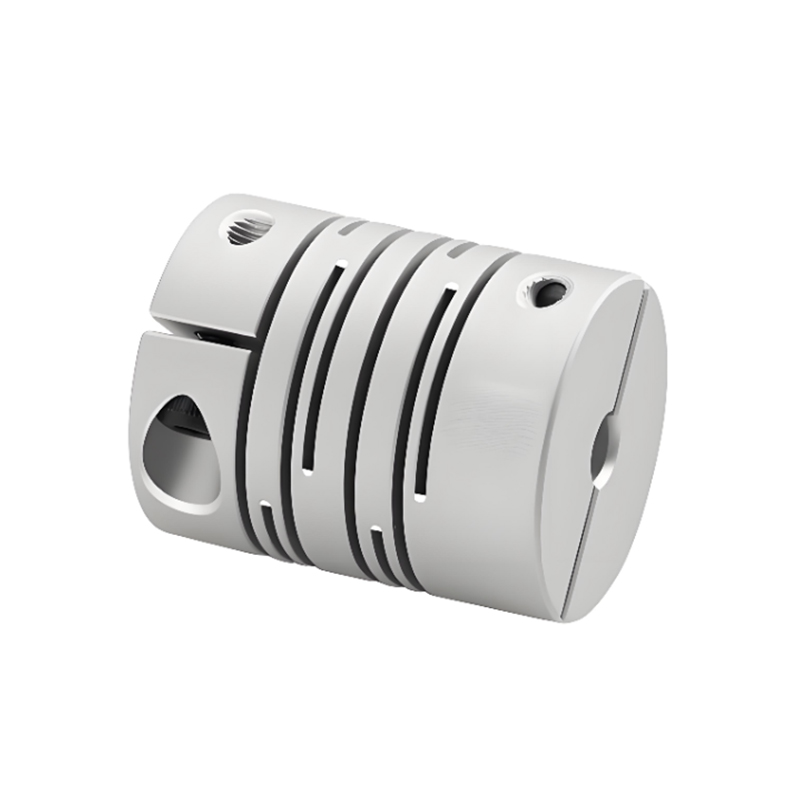

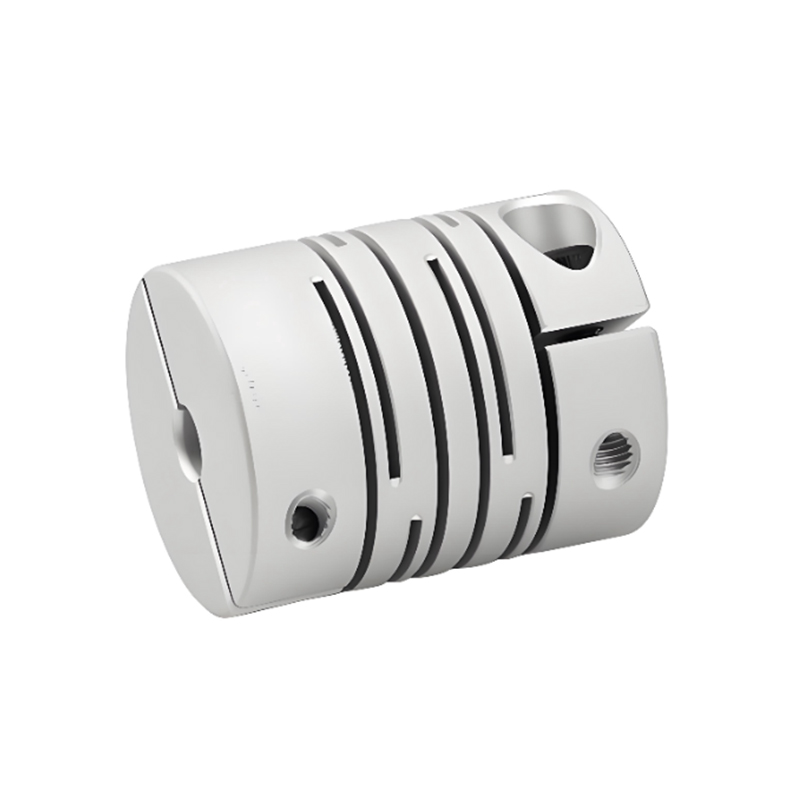

RSK-CPPC Høy stivhet aluminiumslegering Parallelllinjeakselkoblingsklemmetype

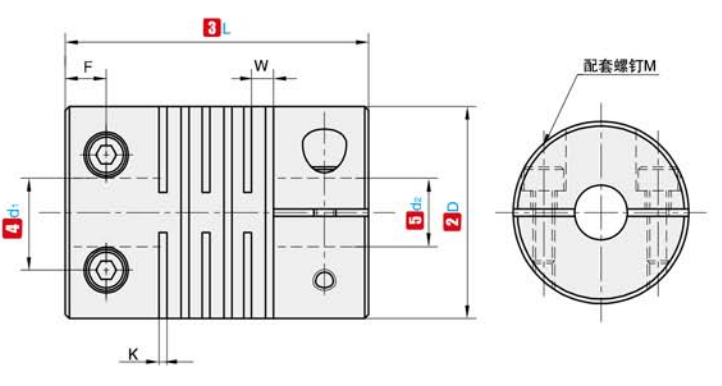

Kodenavn

D

L

Standard indre diameter (mm)

K

W

F

M

Momentstramming (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

Merk: De indre hullene i begge ender av koblingen kan fritt kombineres med minimum og maksimum indre diameter. De indre diameterstørrelsene som er merket i tabellen er kun for referanse. Hulldiameteren som kreves av kunden er også kun for referanse. For hulldiameteren som kreves av kunden, vennligst kontakt oss.

Kodenavn

D

L

Nominelt dreiemoment (N.m)

Tillat skjevhet (mm)

Tillat tilt(∠°)

Tillat aksialt avvik (mm)

Tillat RPM

Statisk torsjonsstivhet (N.m/rad)

Treghetsmoment (N.m)

Vekt (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2 x 10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

62

Merk: Treghetsmomentet og tekniske parametere ovenfor måles etter standarden for maksimal blenderåpning. Maksimal nominell dreiemomentverdi er relatert til holdbarheten til selve koblingen. Jo større ytre diameter, jo større kraft, og jo mindre ytre diameter, jo høyere tillatt hastighet.
