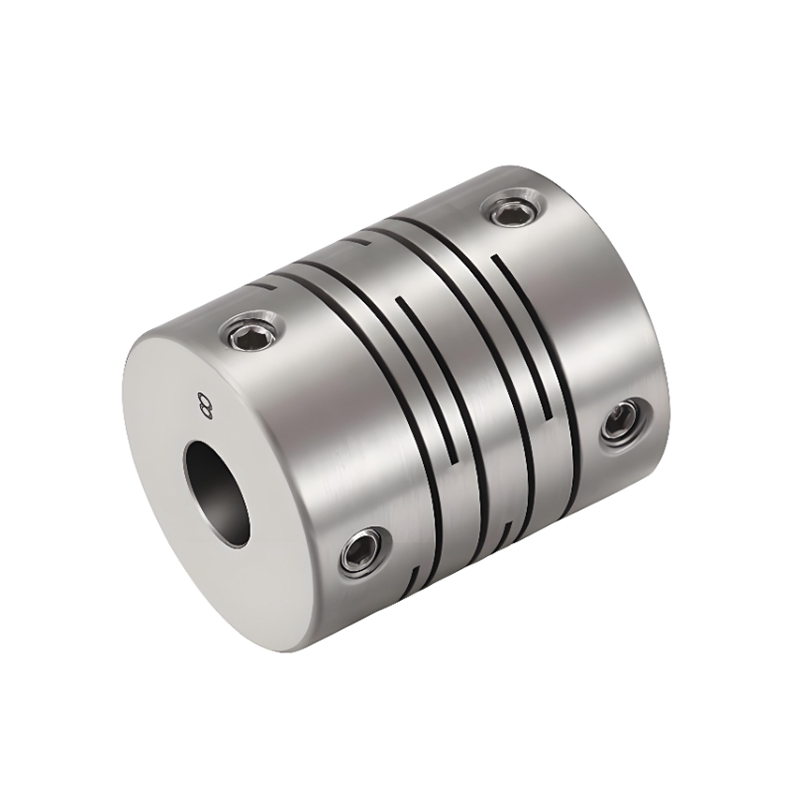

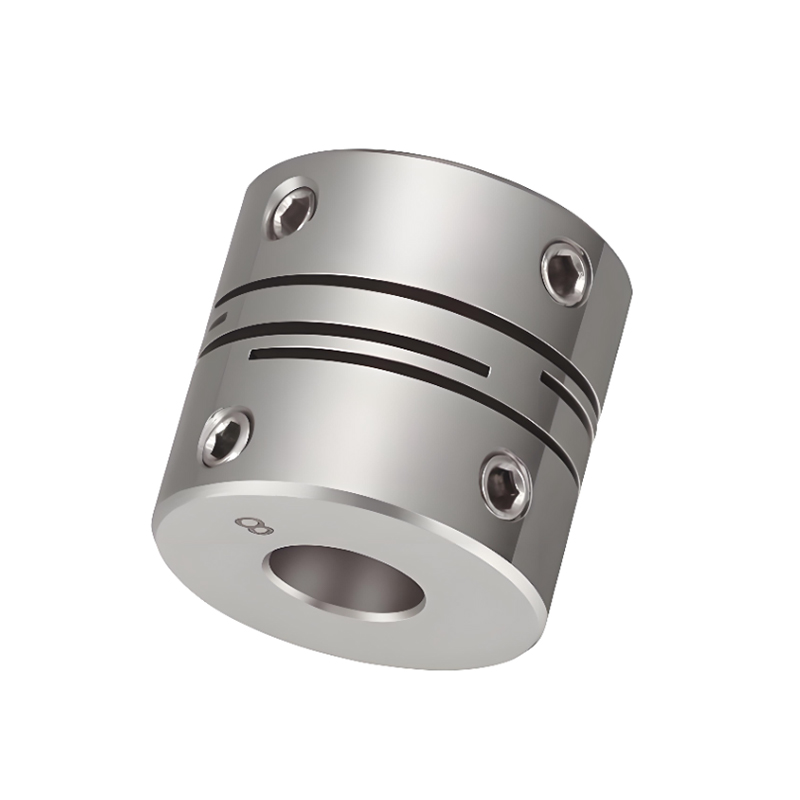

RSK-CPPG høy stivhet i rustfritt stål, parallell linjeakselkobling Posisjoneringsskruetype

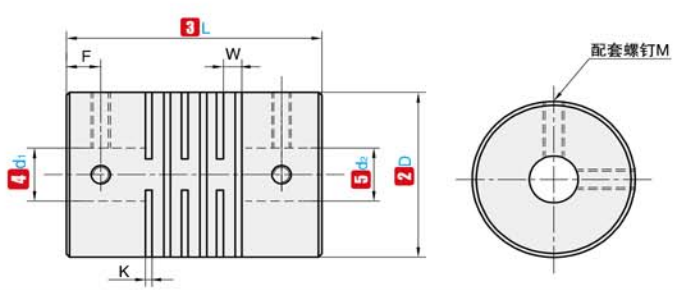

Kodenavn

D

L

Standard indre diameter (mm)

K

W

F

M

Momentstramming (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Merk: De indre hullene i begge ender av koblingen kan fritt kombineres med minimum og maksimum indre diameter. De indre diameterstørrelsene som er merket i tabellen er kun for referanse. Hulldiameteren som kreves av kunden er også kun for referanse. For hulldiameteren som kreves av kunden, vennligst kontakt oss.

Kodenavn

D

L

Nominelt dreiemoment (N.m)

Tillat skjevhet (mm)

Tillat tilt(∠°)

Tillat aksialt avvik (mm)

Tillat RPM

Statisk torsjonsstivhet (N.m/rad)

Treghetsmoment (N.m)

Vekt (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2 x 10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3 x 10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3 x 10 ^-4

365

Merk: Treghetsmomentet og tekniske parametere ovenfor måles etter standarden for maksimal blenderåpning. Maksimal nominell dreiemomentverdi er relatert til holdbarheten til selve koblingen. Jo større ytre diameter, jo større kraft, og jo mindre ytre diameter, jo høyere tillatt hastighet.
