Name: RSK Serpentine fjærgitterkobling med tilpasset bremseskive for kraftoverføring
Rating: 5 (99 reviews)

Spesifikasjon

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr

Rask installasjon og fjerning sparer tid og krefter

Ultralang levetid

Enkel struktur og lett vedlikehold

Lave installasjonskrav og et bredt utvalg av design

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger

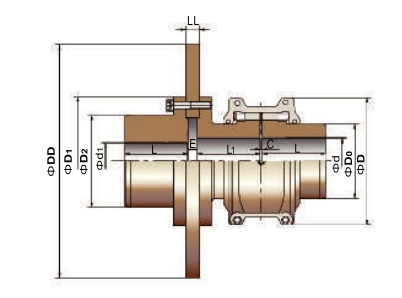

Modell	Nominelt dreiemoment/ Tn N. M	Bremsemoment Tn N.m	Tillatt hastighet/ N rpm	Maksimalt akselhull/ d1 mm	Maks akselhull d mm	Aksial lengde L mm	Blant Lengde L1 mm	Utvendige dimensjoner for bremsebrett DD mm	Bremsebrettbredde LL mm	D mm	D2 mm	Plass C mm	Plass E mm	Vekt (ingen hull ingen skive) kg	Oljepåfylling (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Beskrivelse

Det er en enkel og kostnadseffektiv kobling for applikasjoner med høyt dreiemoment.

Jiangsu RSK serpentinfjærgitterkobling kombinerer den høye dreiemomentkapasiteten til girkoblinger med fleksibiliteten til elastiske koblinger, noe som gjør det til et enklere og mer ideelt alternativ blant medium til tunge koblinger. Dens raske demonteringsdesign eliminerer fullstendig installasjons- og fjerningsvansker, og tilbyr en mer økonomisk og pålitelig koblingsløsning.

Slagmotstand, vibrasjonsdemping og tilpasningsevne til varierende belastning gir forbedret beskyttelse for utstyr.

Tannoverflatene til RSK serpentinfjærgitterkobling er sammensatt av flere buede overflater, som lar kontaktområdet variere i henhold til endringer i belastningen. Denne designen gjør at koblingen bedre tåler belastningspåvirkninger og variable belastninger, noe som sikrer større sikkerhet under oppstart eller under ujevne belastningsforhold. Dessuten absorberer den fleksible overføringen av fjæren en betydelig mengde vibrasjonskrefter. Dens dempende effekt reduserer støtvibrasjoner med over 36 %, noe som gjør den til et ekte sjokk- og vibrasjonsfilter for kraftoverføringssystemer.

Rask installasjon og fjerning sparer tid og krefter.

Med sikte på å løse vanskelighetene og ineffektivitetene ved installasjon og demontering av koblinger, har RSK utviklet en helt ny hurtig-demonteringskobling. Den bruker et avsmalnende overflategrensesnitt og bruker flere høyfaste bolter på endeflaten for å påføre kraft, og oppnå både ekspansjons- og tilkoblingseffekter. Denne utformingen tillater en klaringspasning under installasjonen samtidig som den gir ytelsen til en interferenspasning, og sparer over 70 % av tiden sammenlignet med tradisjonelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjæren er produsert av høyfast legert stål og gjennomgår en streng varmebehandlingsprosess for å oppnå overlegen stivhet og fleksibilitet. Fjæroverflaten er presisjonssandblåst for å komprimere den molekylære strukturen til overflatelaget, noe som resulterer i økt slitestyrke og forlenget levetid.

Enkel struktur og lett vedlikehold.

Lave installasjonskrav og et bredt utvalg av design.

Kravet til installasjonsnøyaktighet for koblinger med serpentinfjærgitter er lavere enn for generelle koblinger. Fjæren kan svinge fritt innenfor tannsporene på halvkoblingshylsen, noe som tillater betydelige radiale, vinkelmessige og aksiale avvik mellom de to akslene. Så lenge disse avvikene forblir innenfor et visst område, vil de ikke påvirke kraftoverføringsytelsen, de vil heller ikke generere støy eller kompromittere levetiden.
