Spesifikasjon

Funksjon:

Enkel struktur, kostnadseffektiv

Få deler, modne produksjonsprosesser, noe som gjør det kostnadseffektivt

Smørefri, lite vedlikehold

Null vedlikehold

God vibrasjonsdemping og demping

De elastiske ringene av gummi/polyuretan absorberer effektivt torsjonsvibrasjoner og moderate støtbelastninger, og beskytter drivutstyr som motorer og girkasser

Både nylonstifter og gummiringer er isolerende materialer, som kan avbryte akselstrømbaner og forhindre elektrisk erosjon av lagrene

Lett, lavt treghetsmoment

Den lave tettheten til nylonstifter minimerer deres innvirkning på koblingens start-stopp-egenskaper

Enkel installasjon

Plassering via tusser tillater relativt avslappede krav til installasjonsinnretting

Primære applikasjonsfelt

Kobling mellom motorer og drevne maskiner i vifter, pumper, luftkompressorer og annet generelt væskehåndteringsutstyr (mest typisk bruk)

Lette transportører, blandere, pakkemaskiner, landbruksmaskiner

Små til mellomstore generatorsett, kompressorenheter

Ulike lette industrielle, kjemiske maskiner hvor kostnadene er følsomme og driftsforholdene er milde

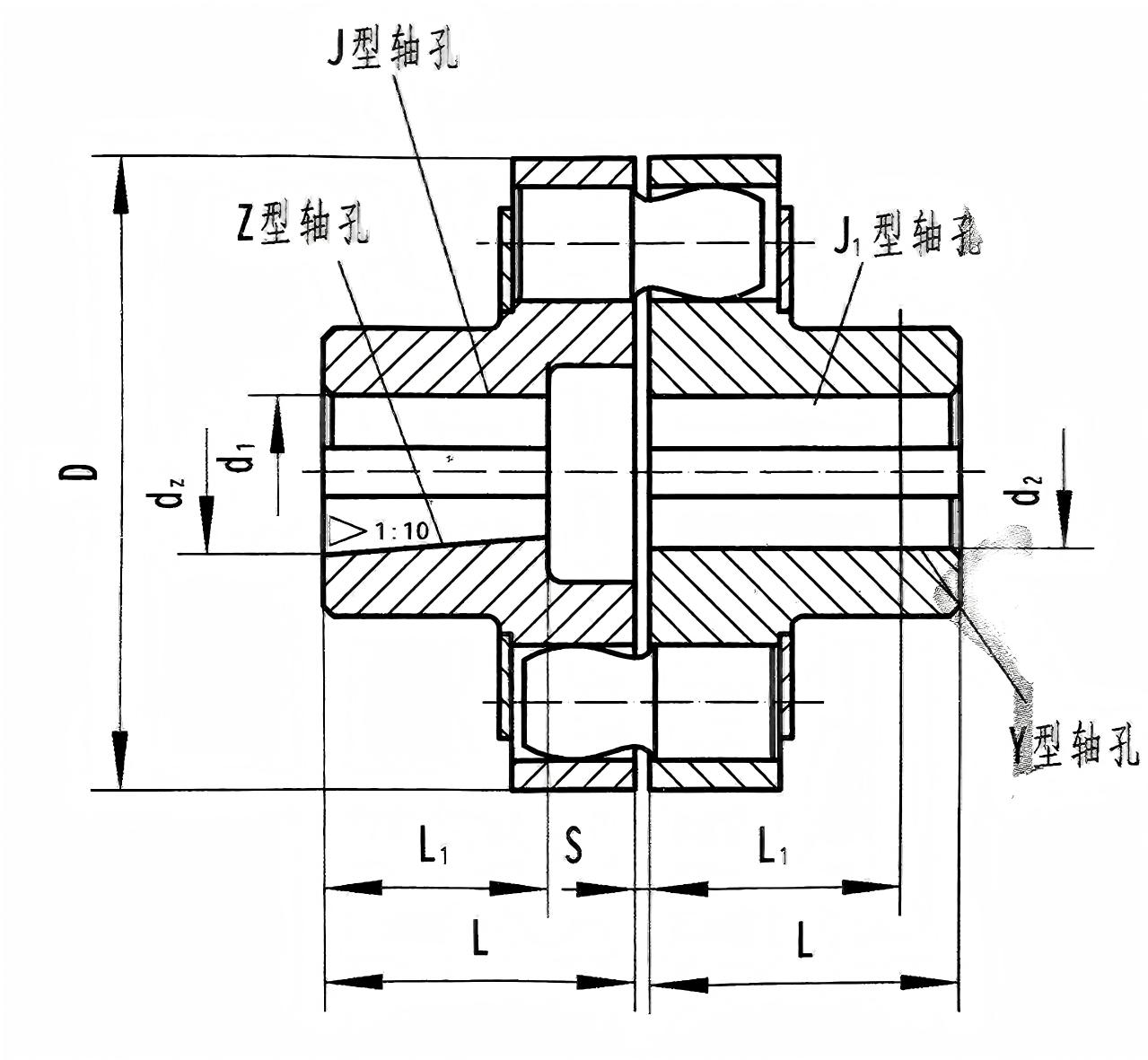

Modell	Nominell Dreiemoment (N·m)	Tillatt rotasjonshastighet (rpm)	Skafthulls diameter (mm) d₁, d₂, dz,	Lengde på skafthull (mm)			D	S	Tillatt kompensasjon beløp			Øyeblikk av treghet ()	vekt (kg)
				Y-formet		J、J₁、Z-formet			Aksial	Radial	Vinkel retning
				L	L1	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280,300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280,300、320	470	380	-
			340	550	450	-

Beskriv

Kjernekarakteristikken til RSK-lx-typen er: Selve tappene (nylonkomponenter) tjener som primære bærende elementer for moment, mens de elastiske ringene primært er for demping og kompensering.

Grunnleggende struktur

Strukturen er enkel og symmetrisk, og består hovedsakelig av følgende komponenter:

To halvkoblinger: Vanligvis laget av støpt stål (ZG270-500) eller støpejern (HT250). Samlingsflatene har sentrerende tapp for å sikre installasjonsjustering, og et sett med jevnt fordelte sylindriske hull rundt omkretsen.

Nylonstifter: Laget av høystyrke Nylon 6 (PA6) eller MC-støpt nylon, kjent for å være slitesterk, selvsmørende, høystyrke og lett. De er de bærende kjernekomponentene for dreiemomentoverføring.

Elastiske ringer: Vanligvis laget av neoprengummi eller polyuretan. De monteres over pinnene og sitter mellom pinnehullene på de to halvkoblingene. Deres funksjon er å gi elastisk deformasjon, absorbere vibrasjoner og støt, og tillate mindre relativ forskyvning.

Holdeplater og festemidler: Inkludert metallfesteplater, fjærskiver, muttere, etc., som brukes til å sikre aksialt stiftenheten og forhindre at den løsner.

Kraftoverføringsvei: Dreiemoment → Drivende halvkobling → Nylonstifter (i kompresjon) → Elastiske ringer (under skjærdeformasjon) → drevet halvkobling.

Strukturell ytelse:

Nylon brukes til elastiske komponenter, som har høy styrke og slitestyrke, og er egnet for korrosive miljøer.

Den ytre overflaten av stålbremsehjulet har gjennomgått quenching-behandling.

Driftstemperaturen varierer fra -20 ℃ til 70 ℃.

Nøkkelegenskaper

Enkel struktur, kostnadseffektiv:

Få deler, modne produksjonsprosesser, noe som gjør den til en av de mest kostnadseffektive koblingstypene.

Smørefri, lite vedlikehold:

Inneholder ingen metallfriksjonspar, krever ingen tilsetning av olje eller fett under drift, oppnår nesten "null vedlikehold", trenger kun periodisk inspeksjon.

God vibrasjonsdemping og demping:

De elastiske ringene av gummi/polyuretan absorberer effektivt torsjonsvibrasjoner og moderate støtbelastninger, og beskytter drivutstyr som motorer og girkasser.

Har noen evne til å kompensere for feiljustering:

Kan kompensere for liten aksial (avhengig av klaring mellom pinner og hull), radiell og vinkelfeil (vanligvis vinkel ≤ 0,5°).

Elektrisk isolasjon:

Både nylonstifter og gummiringer er isolerende materialer, som kan avbryte akselstrømbaner og forhindre elektrisk erosjon av lager.

Lett, lavt treghetsmoment:

Den lave tettheten til nylonstifter minimerer deres innvirkning på koblingens start-stopp-egenskaper.

Enkel installasjon:

Plassering via tusser tillater relativt avslappede krav til installasjonsinnretting.

Primære applikasjonsfelt

Kobling mellom motorer og drevne maskiner i vifter, pumper, luftkompressorer og annet generelt væskehåndteringsutstyr (mest typisk bruk).

Lette transportører, blandere, pakkemaskiner, landbruksmaskiner.

Små til mellomstore generatorsett, kompressorenheter.

Ulike lette industrielle, kjemiske maskiner der kostnadene er følsomme og driftsforholdene er milde.
