- Spesifikasjon
- Beskrivelse
Spesifikasjon
Kompenserer for stor vinkelfeil
Kompakt design med høy lastekapasitet
Høy overføringseffektivitet
Høy pålitelighet og relativt enkelt vedlikehold
Egnet for tøffe miljøer
I praktiske applikasjoner er de klassifisert i kraftige, middels kraftige, lette og små typer basert på størrelsen på dreiemomentet som overføres. Kraftige universalkoblinger brukes ofte i metallurgiske maskiner, tunge maskiner, petroleumsmaskiner, anleggsmaskiner, løfte- og transportmaskiner, etc. Medium- og lett-duty universalkoblinger brukes ofte i kjøretøy som biler og lokomotiver, så vel som i lette industrimaskiner. Små universalkoblinger brukes først og fremst til bevegelsesoverføring, vanligvis i presisjonsmaskineri og kontrollmekanismer.

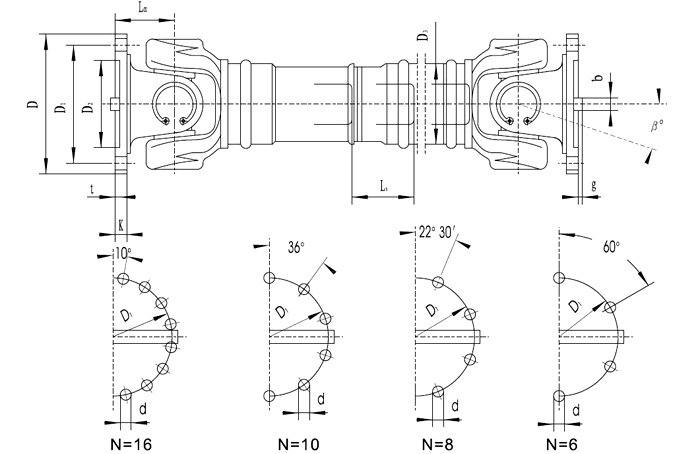

| P/N | Taktisk diameter D/mm | Nominelt dreiemoment Tn/kN.m | Tretthetsmoment Tf/kN.m | Kantet feiljustering ment β/(。） | 尺寸Dimensjon (mm) | Aksial forskyvning Ls/mm | Dynamisk treghetsmomentI (kg·m2) | Vekt ( Kg) | |||||||||||
| Lmin
| D1
| D2
| D3
| Lm
| n-d
| K | T | b | g
| Lmin | Stadig 100 mm økning | Lmin | Stadig 100 mm økning | ||||||
| SWC180CH1 | 180 | 12.5 | 6.3 | ≤25 | 925 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 200 | 0.181 | 0.0070 | 74 | 2.8 |
| SWC180CH2 | 1425 | 700 | 0.216 | 104 | |||||||||||||||
| SWC225CH1 | 225 | 40 | 20 | ≤15 | 1020 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 220 | 0.561 | 0.0234 | 132 | 4.9 |
| SWC225CH2 | 1500 | 700 | 0.674 | 182 | |||||||||||||||
| SWC250CH1 | 250 | 63 | 31.5 | ≤15 | 1215 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 300 | 1.016 | 0.0277 | 190 | 5.3 |
| SWC250CH2 | 1615 | 700 | 1.127 | 235 | |||||||||||||||
| SWC285CH1 | 285 | 90 | 45 | ≤15 | 1475 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 400 | 2.156 | 0.0510 | 300 | 6.3 |
| SWC285CH2 | 1875 | 800 | 2.360 | 358 | |||||||||||||||
| SWC315CH1 | 315 | 125 | 63 | ≤15 | 1600 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 400 | 3.812 | 0.0795 | 434 | 8.0 |
| SWC315CH2 | 2000 | 800 | 4.150 | 514 | |||||||||||||||
| SWC350CH1 | 350 | 180 | 90 | ≤15 | 1715 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 400 | 7.663 | 0.2219 | 672 | 15.0 |
| SWC350CH2 | 2115 | 800 | 8.551 | 823 | |||||||||||||||
| SWC390CH1 | 390 | 250 | 125 | ≤15 | 1845 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 400 | 12.730 | 0.2219 | 817 | 15.0 |
| SWC390CH2 | 2245 | 800 | 13.617 | 964 | |||||||||||||||
| SWC440CH1 | 440 | 355 | 180 | ≤15 | 2110 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 400 | 22.540 | 0.4744 | 1312 | 21.7 |
| SWC440CH2 | 2510 | 800 | 24.430 | 1537 | |||||||||||||||
| SWC490CH1 | 490 | 500 | 250 | ≤15 | 2220 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 400 | 33.970 | 0.4744 | 1554 | 21.7 |
| SWC490CH2 | 2620 | 800 | 35.870 | 1779 | |||||||||||||||
| SWC550CH1 | 550 | 710 | 355 | ≤15 | 2585 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 500 | 72.790 | 1.3570 | 2585 | 34 |
| SWC550CH2 | 3085 | 1000 | 79.570 | 3045 | |||||||||||||||
