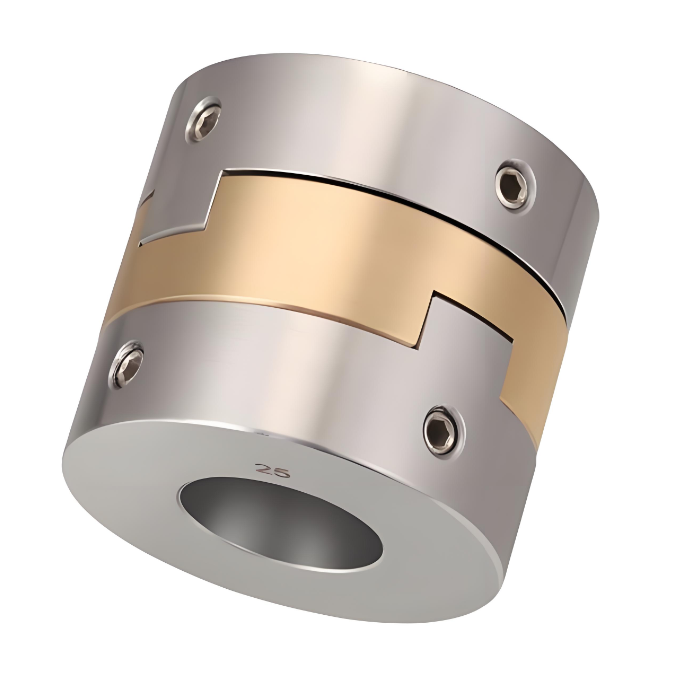

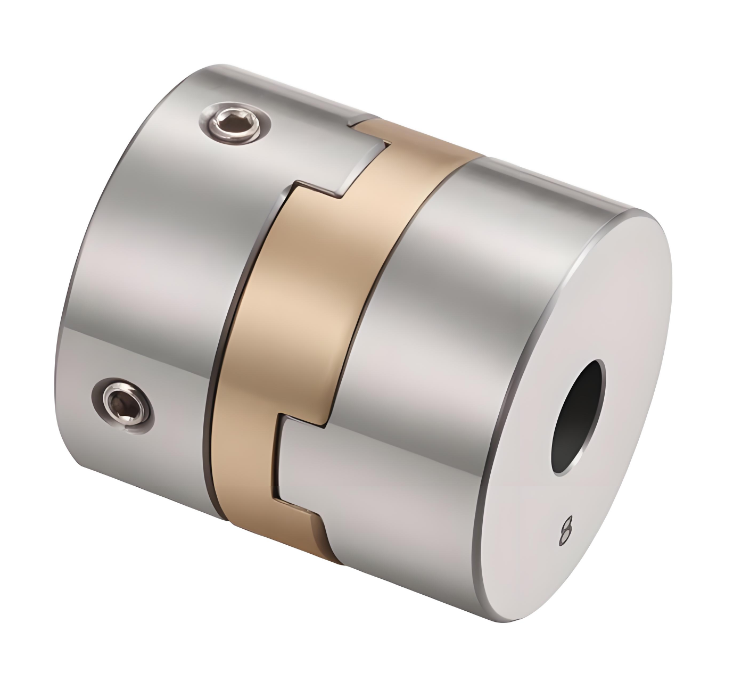

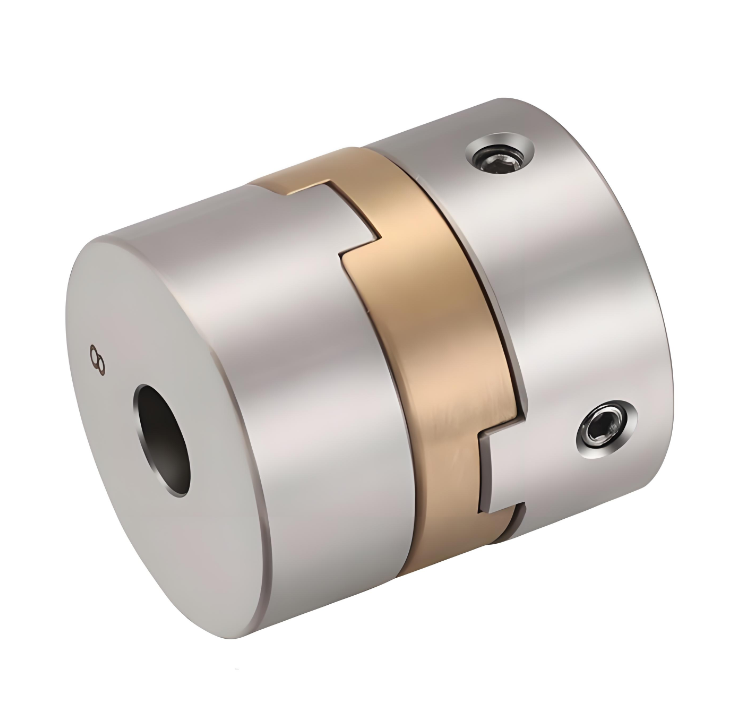

RSK-CPHG rustfritt stål blokkkobling med nøkkelveisdesign posisjoneringsskruefestemetode
- Spesifikasjon
- Beskrivelse
Spesifikasjon
> Hovedmaterialet er importert SUS304 rustfritt stål
> Materialet for mellomjusteringsringen bruker importert aluminiumsbronse,
> Har god slitestyrke, korrosjonsbestandighet, større stivhet
>Glidende design kompenserer radialt og vinkelavvik mer effektivt
> Avtakbar design for enkel installasjon
>Med nøkkelveisdesign, festemetode for posisjoneringsskruer

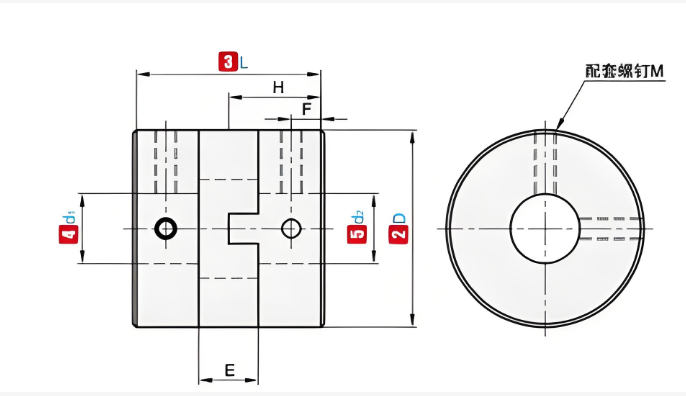

| 代号 kodenavn | D | L | 常用D1/D2 内径尺寸 Standard indre diameter (mm) | E | F | H | M | 拧紧扭矩 Momentstramming (N.m) |
|
RSK-CPHG
| 14.5 | 16 | 4 5 6 6,35 | 5.4 | 3 | 7.7 | M3 | 1.2 |
| 16.8 | 19.8 | 5 6 6.35 7 8 | 6..3 | 3.2 | 9.7 | M4 | 2.5 | |
| 20 | 21.4 | 5 6 6.35 7 8 | 7.3 | 3.2 | 10.5 | M4 | 2.5 | |
| 26 | 25.6 | 5 6 6.35 8 9 9.525 10 11 12 | 7.5 | 3.8 | 12 | M4 | 2.5 | |
| 30 | 33 | 5 6 6.35 8 9 9.525 10 11 12 | 8.8 | 5.8 | 16 | M4 | 2.5 | |
| 34 | 34 | 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 | 8.5 | 5.8 | 16.5 | M5 | 5 | |
| 38 | 39.5 | 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 | 9.7 | 7.0 | 19.3 | M5 | 5 | |
| 45 | 43.6 | 5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 | 13.6 | 7.5 | 21.3 | M5 | 5 | |
| 55 | 49.4 | 5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 | 15.4 | 8.5 | 24.2 | M6 | 8 | |
| 70 | 57 | 5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 3 | 17 | 11 | 28 | M8 | 20 |
| 代号 kodenavn | D | L | 额定扭矩 merkemoment (N.m) | 容许偏心 Tillat skjevhet (mm) | 容许偏角Tillat tilt(∠°) | 容许轴向偏差Tillat aksialt avvik (mm) | 容许转速Tillat RPM | 静态扭转钢度Statisk torsjonsstivhet(N.m/rad) | 惯性矩 treghetsmoment (N.m) | 重量 Vekt (g) |
|
RSK-CPHG
| 14.5 | 16 | 3 | 0.5
|
0.6
| ±0,1
| 7000 | 800 | 4,5 x 10 -7 | 15 |
| 16.8 | 19.8 | 5 | 6500 | 900 | 1,0x10 -6 | 25 | ||||
| 20 | 21.4 | 7 | 5000 | 2000 | 2,25x10 -6 | 37 | ||||
| 26 | 25.6 | 10 | 0.8 | ±0,2
| 5000 | 3500 | 7,5 x 10 -6 | 79 | ||
| 30 | 33 | 24 |
1
| 5000 | 5000 | 2,5x10 -5 | 122 | |||
| 34 | 34 | 32 | 3500 | 7500 | 4,0x10 -5 | 180 | ||||
| 38 | 39.5 | 50 | ±0,3
| 3500 | 10000 | 5,2 x 10 -5 | 260 | |||
| 45 | 43.6 | 50 |
0.2
| 9000 | 6500 | 1,7 x 10 -4 | 400 | |||
| 55 | 49.4 | 75 | 1.2 | ±0,5 | 9000 | 90000 | 3,3 x 10 -4 | 750 | ||
| 70 | 57 | 95 | 1.6 | ±0,6 | 9000 | 170000 | 1,1x10 -3 | 1050 |
