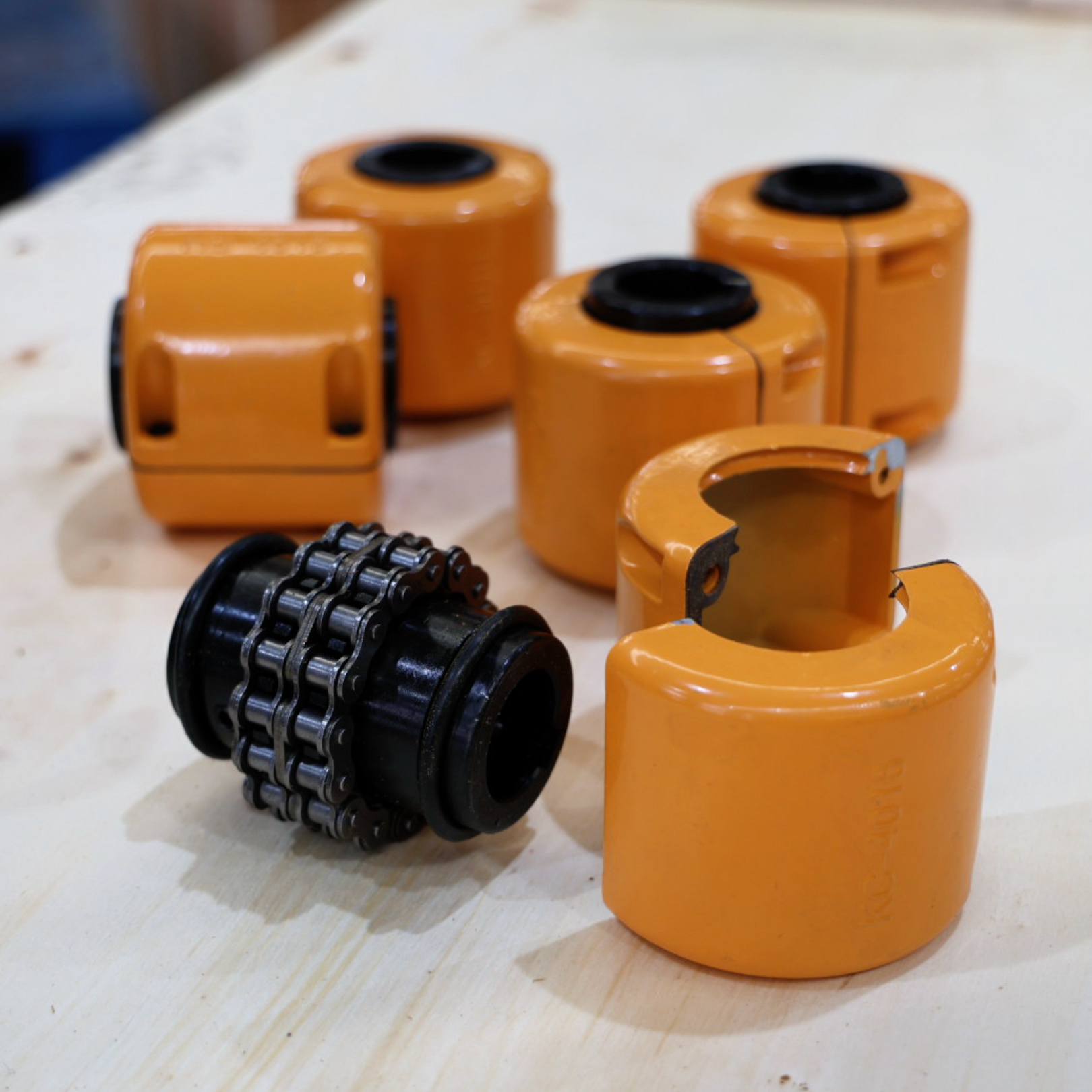

RSK-KC kjedekoblinger for kraftoverføring Enkel installasjon Krav til nedre justering

Kontakt oss

Spesifikasjon

Enkel struktur, lav kostnad

Enkel installasjon, krav til nedre justering

Sterk bæreevne

Tillater relativt stor aksial forskyvning

Enkelt vedlikehold (for åpne design)

Enkel demontering

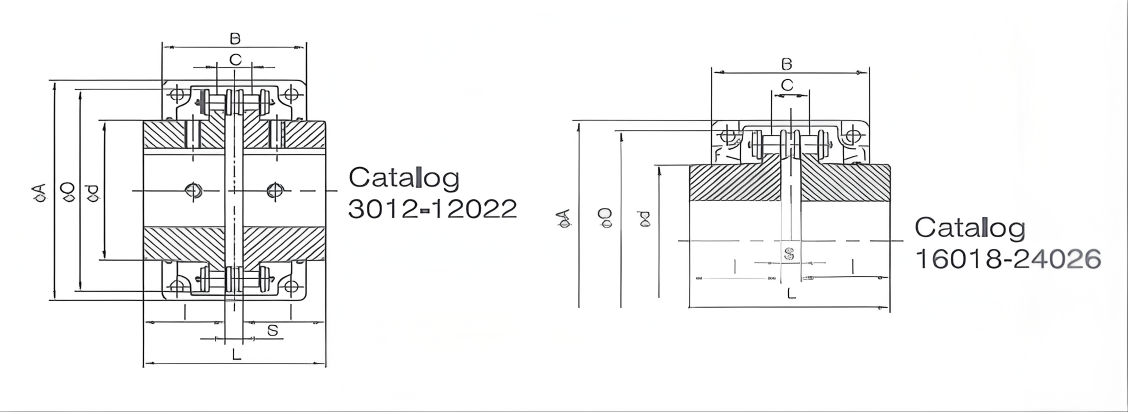

P/N

Gjelder

Utvalg av

Skaft

Pilot

Maks

Kantete

(Grad)

Bolt

Maks

Dreiemoment (Nm)

Maks

Revolusjon (rpm)

Øyeblikk

Av treghet

(kg. cm²)

Påkrevd

Mengde av

Fett (kg)

Vekt G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Beskriv

KC Chain Coupling, fullt kjent som "Roller Chain Coupling", er et mekanisk element som overfører kraft gjennom sammenkobling av dobbelt- eller flertrådet rullekjeder med to kjedehjul-type halvkoblinger med samme antall tenner.

Kjerneprinsippet er avhengig av kjedets "fleksibilitet" for å kompensere for relativ forskyvning mellom to aksler, samtidig som man utnytter inngrepet mellom tannhjultennene og kjederullene for å overføre dreiemoment. Den tilhører kategorien fleksible koblinger uten elastiske elementer. Kompensasjonsevnen stammer først og fremst fra klaringen i kjedehengslene og kjedens iboende fleksibilitet.

En standard KC-kjedekobling består hovedsakelig av følgende komponenter:

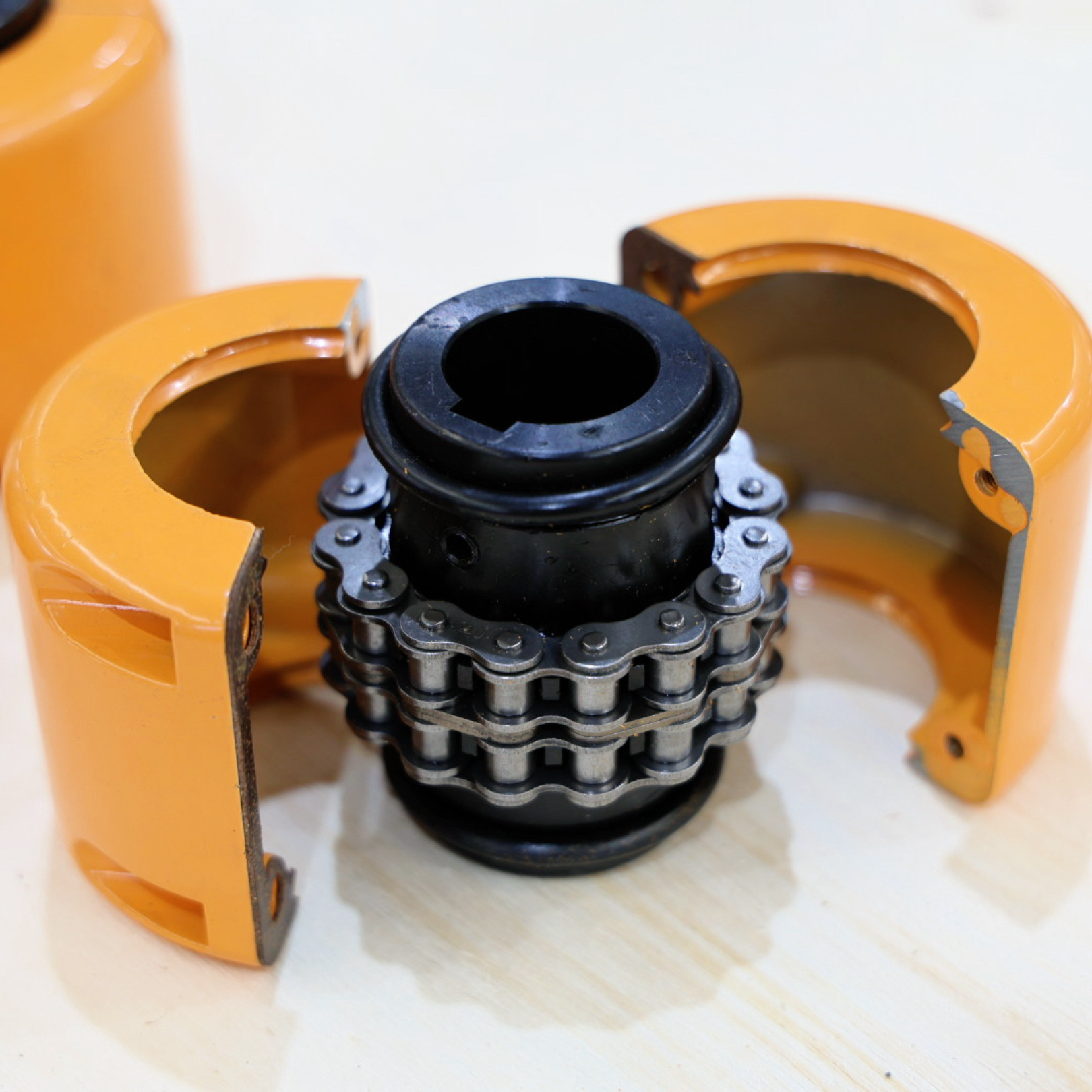

To kjedehjul-type halvkoblinger: Identisk i form med kjedehjul, vanligvis laget av høykvalitets legert stål, og koblet til driv- og drevne aksler via kiler, koniske foringer, etc.

Dobbeltstrenget (eller flerstrenget) rullekjede: Fungerer som det mellomliggende fleksible elementet, viklet rundt og griper inn i begge halvkoblingene.

Beskyttelse (hus): Vanligvis laget av to delte metalldeksler (stål eller aluminium) festet med bolter. Dens kjernefunksjoner er:

Sikkerhetsbeskyttelse: Forhindrer at høyhastighetsroterende kjede flyr ut og forårsaker ulykker i tilfelle brudd.

Smøremiddelreservoar: Kan fylles med fett for å gi kontinuerlig smøring og rustforebygging for kjedet.

Støv- og forurensningsbeskyttelse: Beskytter kjedet mot eksternt støv, fuktighet og rusk.

Nøkkelegenskaper

Enkel struktur, lav kostnad:

Få komponenter, modne produksjonsprosesser (kjedehjul og kjeder er standarddeler). Det er en av koblingstypene med høyest kostnad-ytelse-forhold.

Enkel installasjon, krav til nedre justering:

På grunn av sin iboende klaring og fleksibilitet, har den god tilpasningsevne til aksiale, radielle og vinkelmessige installasjonsfeil (kombinert feiljustering) mellom aksler. Installasjon og justering er raskere og enklere sammenlignet med gir- eller skivekoblinger.

Sterk bæreevne:

Flertrådet kjededesign kan overføre betydelig dreiemoment, noe som gjør den egnet for drivapplikasjoner med middels kraft og middels last.

Tillater relativt stor aksial forskyvning:

Kjedet kan gli aksialt langs tannhjulets tenner, noe som muliggjør kompensasjon for betydelig aksial flyting forårsaket av termisk ekspansjon eller lagerklaringer.

Enkelt vedlikehold (for åpne design):

Tidlige åpne kjedekoblinger, uten vern, tillot direkte observasjon av slitasje og enkel smøring. Moderne beskyttede design krever også periodisk åpning av foringsrøret for inspeksjon og ettersmøring.

Enkel demontering:

Krever ikke aksial bevegelse av tilkoblet maskineri. Bare fjerning av beskyttelsesboltene og kjedeforbindelsen (hvis brukt) gjør at kjedet kan tas av, noe som muliggjør utkobling.

Primære applikasjonsfelt

KC-kjedekoblinger er egnet for økonomiske bruksområder med middels til lave hastigheter, middels belastning, som krever noe feiljusteringskompensasjon, og hvor høy transmisjonspresisjon ikke er kritisk

slik som:

Landbruksmaskiner: Drivverk for hogstmaskiner, traktorer m.m.

Transportutstyr: Drives for båndtransportører, kjedetransportører.

Generelt industrielt utstyr: Vifter, pumper, miksere, tromler.

Anleggsmaskiner: Små blandeanlegg, løfteutstyr.

Noe kostnadssensitivt lett industrielt maskineri.
