Name: RSK-TGL nylon innerring trommel girkobling utmerket støtdemping
Rating: 5 (99 reviews)

Spesifikasjon

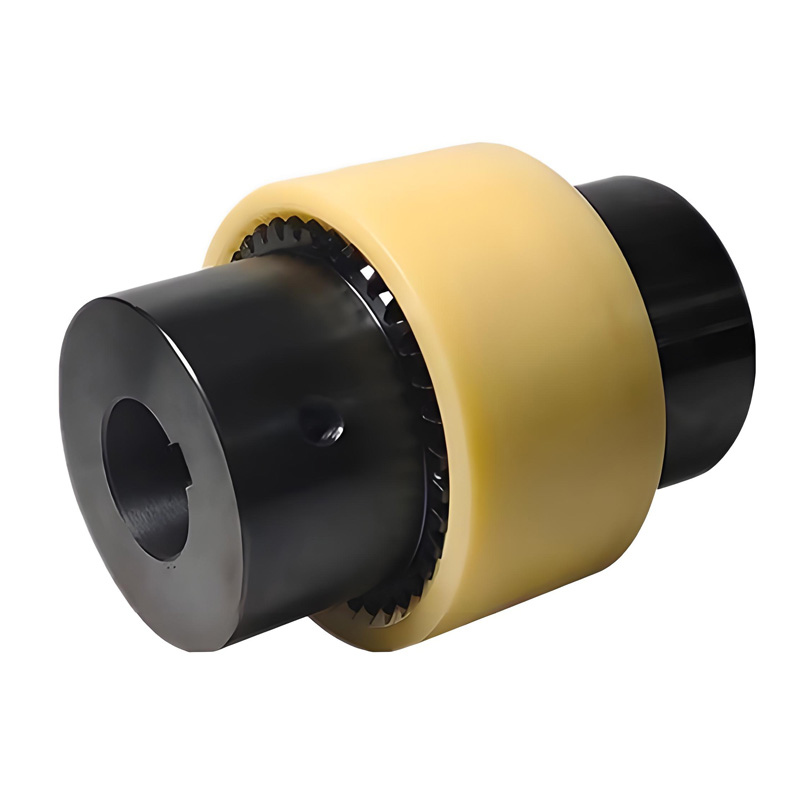

RSK-TGL nylon innvendig girringtrommel girkobling er en lett og støysvak overføringsforbindelseskomponent. Dens kjernefunksjon er bruken av et høystyrke nylonmateriale for å danne den innvendige girringen, som griper inn i en trommelformet ytre girhylse. Den tilbyr utmerket støtdemping, vibrasjonsdemping og elektriske isolasjonsegenskaper, noe som gjør den egnet for presisjonstransmisjonsapplikasjoner med små til middels dreiemomentkrav, der vibrasjonsdemping og beskyttelse mot elektrisk korrosjon er nødvendig.

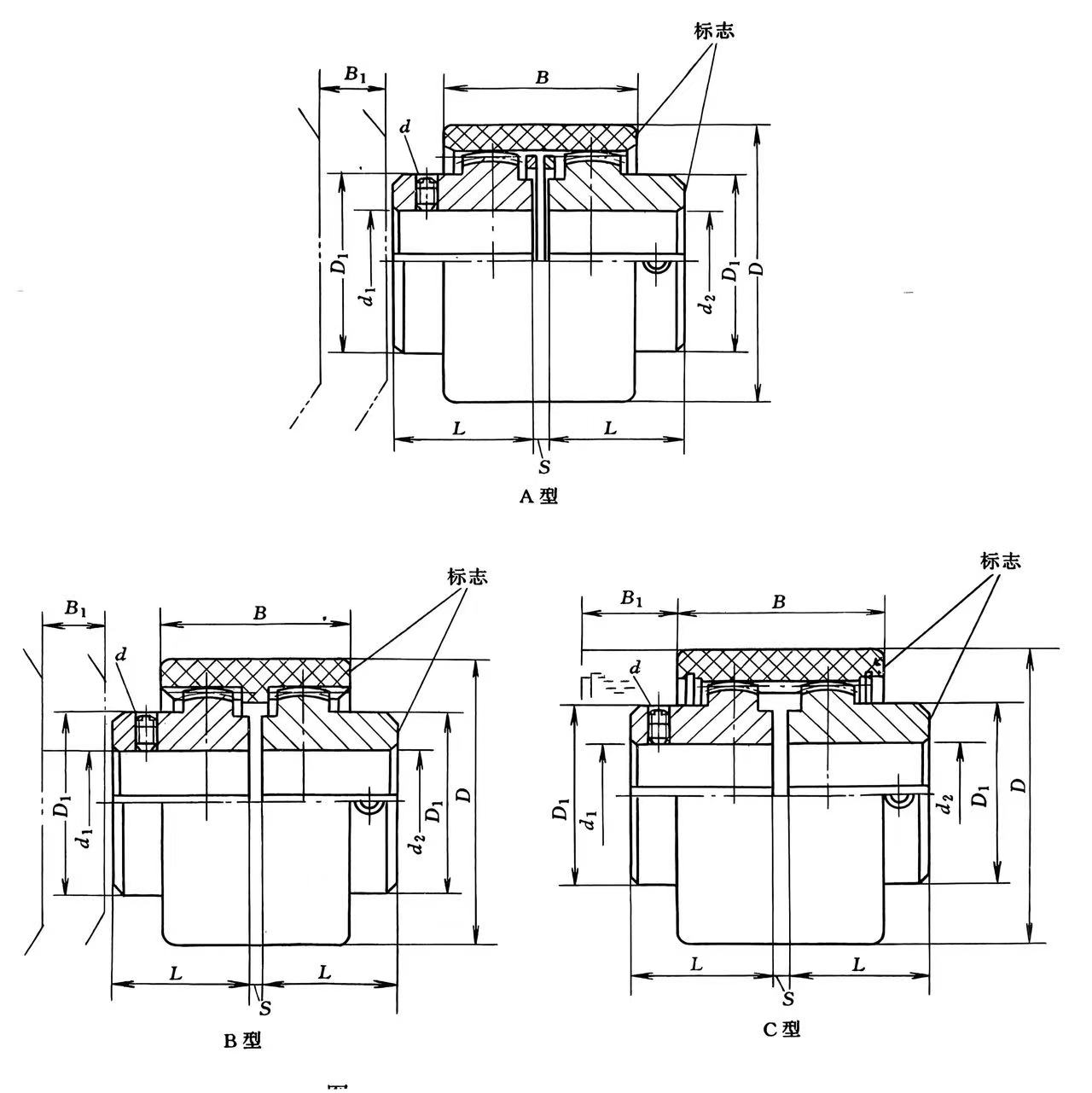

Modell	Nominelt dreiemoment /N·m	Tillatt rotasjon Hastighet [n]	Skafthullsdiameter	Skafthull Lengde L	D			B				S	d	Vekt		Treghetsøyeblikk I
					A, B-formet	C-formet		A, B-formet	C-formet	A, B-formet	C-formet
														A-formet B-formet	C-formet	A-formet B-formet	C-formet
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Beskrivelse

En girkopling er en mekanisk kobling med høyt dreiemoment for ikke-kolineære aksler, som bruker interne/eksterne girtenner i hylsene for å overføre kraft samtidig som den kompenserer for vinkel-, radiell og aksial feiljustering, noe som gjør den ideell for tung industriell bruk som stålfabrikker, pumper og transportører hvor høy effekttetthet krever proporsjon og smøreevne, selv om det krever god tetthet og smøring. lang levetid.

Hvordan det fungerer

Komponenter: To nav (med utvendige girtenner) festes til hver aksel, forbundet med hylser (med innvendige girtenner).

Feiljusteringskompensasjon: Girtennene tillater bevegelse, bøying for å håndtere vinkel (side-til-side), radiell (offset) og aksial (ende-til-ende) feiljustering mellom aksler.

Dreiemomentoverføring: Høy overflatekontakt mellom de kronede tannhjulstennene gir effektiv kraftoverføring med høyt dreiemoment med eksepsjonell torsjonsstivhet.

Nøkkelfunksjoner og fordeler

Høyt dreiemoment: Kan håndtere svært høye dreiemomentbelastninger.

Kompakt: Tilbyr et høyt kraft-til-vekt-forhold, som passer inn i trange rom.

Pålitelig: Gir lang levetid med riktig smøring.

Allsidig: Tilgjengelig i ulike konfigurasjoner (enkelt/dobbelt engasjement, stive/fleksible halvdeler) for ulike behov.

Søknader

Rulldrift (stål, papirindustri)

Pumper, vifter, transportører

Kraftproduksjonsutstyr

Vedlikehold

Krever periodisk smøring (fett) for å beskytte tannhjulstennene.

Riktig justering under installasjonen er avgjørende for pålitelighet og lang levetid.
