RSK Grid koblinger Installasjonsveiledning

Ytelsen til kobling avhenger i stor grad av hvordan du installerer og vedlikeholder. Grid-koblingene er designet for å fungere i enten horisontal eller vertikal posisjon uten modifikasjoner.

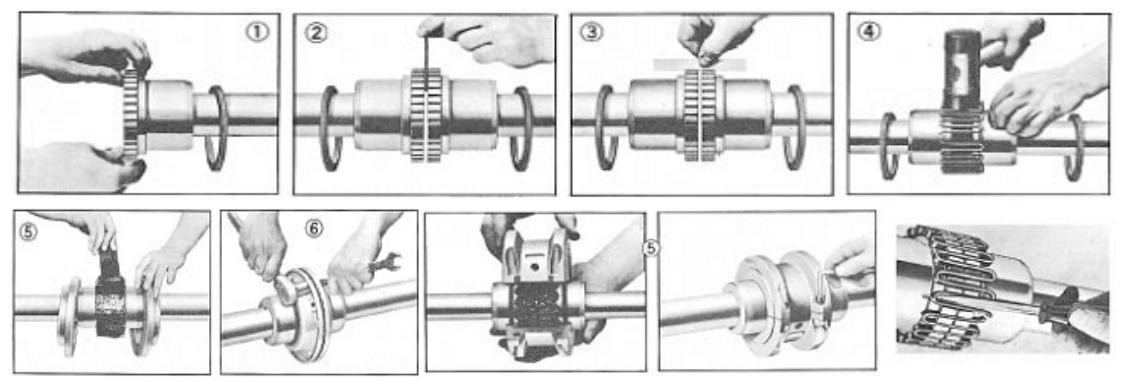

1. Monter tetninger og nav
Rengjør alle metalldeler med et ikke-brennbart løsemiddel og sjekk nav, aksler og kilespor for grader. Smør tetningene lett med fett og plasser dem på akslene før du monterer nav. Monter nav på deres respektive aksler slik at navflaten er i flukt med enden av akslene med mindre annet er angitt. Stram til skruene når den er utstyrt.

2. Gap og vinkeljustering

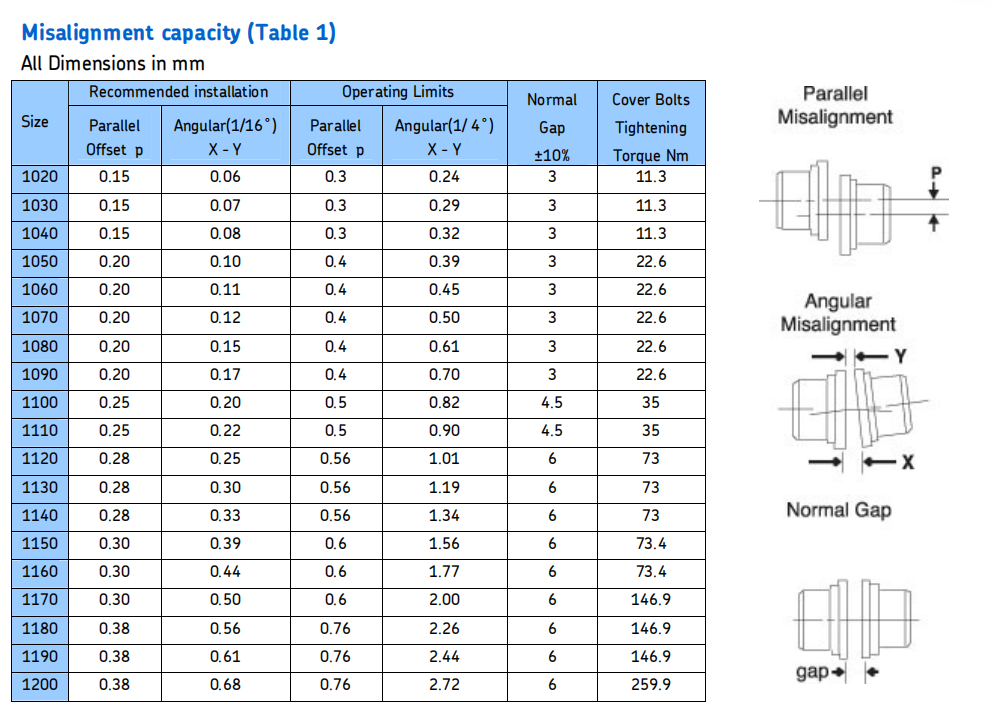

Bruk en avstandsstang som er lik tykkelsen som er spesifisert i tabell 1. Sett inn stangen som vist i fig til samme dybde med 90° intervaller og mål klaringen mellom stang og navflate med følere. Forskjellen i minimums- og maksimumsmålinger må ikke overskride vinkelgrensene spesifisert i tabell 1

3. Offset justering
Juster slik at en rett kant hviler rett (eller innenfor grensene spesifisert i tabell 2) på begge navene og også med 90° intervaller. Klaringen må ikke overskride grensene for parallelloffsetinstallasjoner som er spesifisert i Tabell 1. Stram til alle fundamentboltene og gjenta trinn 2 og 3. Juster koblingen om nødvendig.

4. Sett inn rutenett
Pakk gap og spor med spesifisert smøremiddel før du setter inn gitter. Fest rutenettet i samme retning; dette vil sikre korrekt gitterkontakt med ikke-roterende pinne i dekselhalvdelene. Spred gitteret litt for å passere over koblingstennene og setet med en myk hammer.

5. Pakk med fett og sett sammen deksler
Pakk mellomrommene mellom og rundt gitteret med så mye smøremiddel som mulig og tørk av overflødig flukt med toppen av gitteret. Plasser tetningene på navene slik at de er på linje med sporene i dekselet. Plasser pakningene på flensen til nedre dekselhalvdel og monter dekslene slik at matchmerkene er på samme side. Skyv pakningene inn til de stopper mot tetningene og fest dekselhalvdelene med festemidler, stram til til moment spesifisert i Tabell. Sørg for at pakningene forblir på plass under stramming av festene.
