Installasjonsinstruksjoner for girkobling

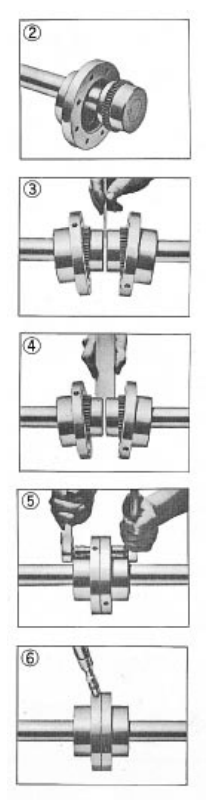

1. Monter flenshylser, tetninger og nav

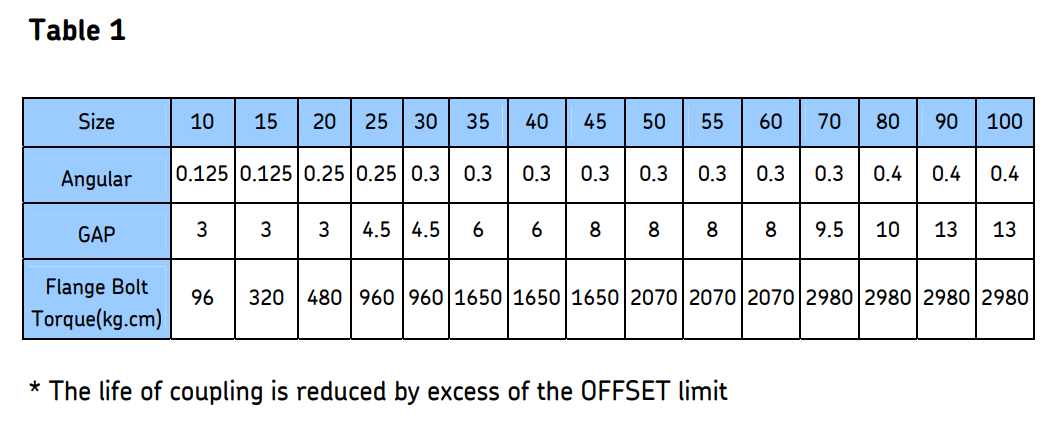

Rengjør alle deler. Smør de kronede tannhjulstennene og O-ringen. Sett O-ringen på akslene. Plasser flenshylsene med tetningsringer på akslene, og monter navene på deres respektive aksler. Tett kilespor for å forhindre lekkasje. Sett inn settskruer og trekk til. Plasser utstyret omtrentlig på linje med navgapet som i Tabell 1.

2. Gap & Angular Alignment

Bruk en avstandsstang lik tykkelse som spalten spesifisert i Tabell 1. Sett inn stangen til samme dybde med 90° intervaller og mål klaringen mellom stangen og navflaten med følere.

3. Offset justering

Juster akselen med en rett stang, kontroller hver 90°, se tabell 1. Kontroller med følere. Pass på at med en måleur ikke overskrider forskyvningsgrensen.

4. Monter koblingen

Sett inn pakningen mellom flensene og fest boltene, plasser smørehullet i 90°. Stram festene til momentet spesifisert i tabell 1.

5. Stor størrelse (over størrelse 70)

Installer kobling som ovenfor. Fjern alle smøreplugger og legg anbefalt fett inn i koblingen til overskudd flyter gjennom et åpnet smørehull, plugg deretter. Fyll fettet til det renner over ved det åpnede motsatte hullet.
